Серія Вентс ГКЕ

Клапан герметичний вентиляційний з електроприводом

Застосування

Герметичні клапани з електроприводом призначені для встановлення на повітропроводах вентиляційних систем у сховищах та СПП із захисними властивостями сховищ. Вони слугують надійними запірними пристроями, забезпечуючи ізоляцію приміщень від зовнішнього середовища або інших зон, пов’язаних однією інженерною мережею.

Технічні характеристики

Герметичнi клапани розрахованi на тиск не менше ніж 0,1 МПа (1 кгс/см). Клапан виготовляється з вуглецевої сталі з порошковим покриттям за каталогом RAL 5007 Muar. Температурний діапазон переміщуваного середовища варіюється від -20 °С до +40 °С. Клапан може експлуатуватися в умовах помірного (Y) клімату 2-ї категорії розміщення (Y2).

Конструкція

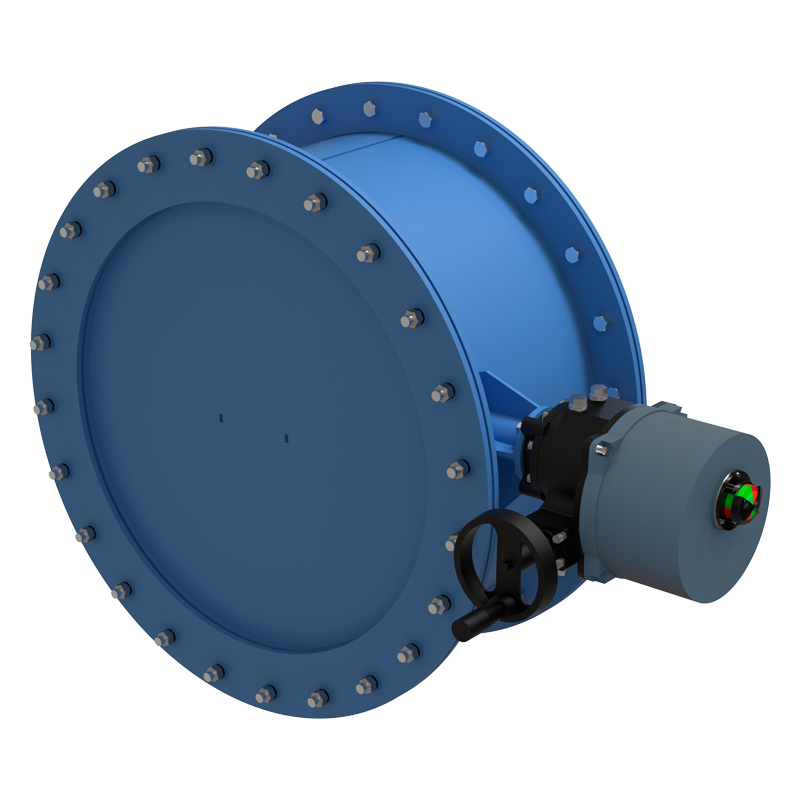

Клапан ГКЕ – це запірна арматура, конструктивно виконана у вигляді клапана, замикальний елемент якого переміщується паралельно осі потоку робочого середовища. Клапан оснащений електричним приводом, що забезпечує дистанційне автоматизоване відкриття та закриття. Також передбачена можливість ручного керування у разі необхідності.

Складові елементи клапана:

корпус із вуглецевої сталі з порошковим покриттям;
фланці;
таріль, що забезпечує герметичне перекриття прохідного перерізу;
важіль, який забезпечує щільне прилягання тареля до ущільнювальної поверхні;
робочий механізм, що здійснює безпосереднє відкриття та закриття клапана.

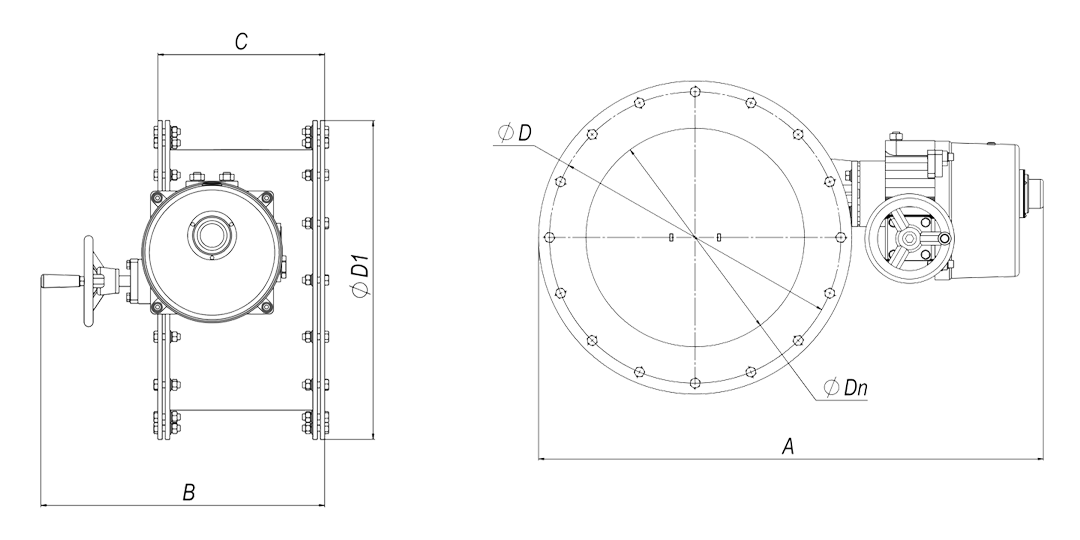

Габаритні розміри

Модель	Dn	D	D1	A	B	C	Маса, кг
ГКЕ-100	100	185	205	480	335	123	18
ГКЕ-150	150	235	255	535	350	143	21,5
ГКЕ-200	200	275	305	585	370	165	28
ГКЕ-225	225	300	330	605	375	175	30,5
ГКЕ-250	250	325	355	630	375	185	35,5
ГКЕ-300	300	400	430	695	390	205	45
ГКЕ-315	315	420	460	785	410	236	61,5
ГКЕ-355	355	450	490	815	450	276	68
ГКЕ-400	400	500	530	855	470	296	75
ГКЕ-450	450	550	600	930	470	296	90
ГКЕ-500	500	620	670	975	470	296	104
ГКЕ-560	560	670	730	995	460	296	116,5
ГКЕ-600	600	720	770	1035	460	296	125
ГКЕ-630	630	740	800	1125	545	356	154,5
ГКЕ-710	710	820	880	1205	545	356	170,5
ГКЕ-800	800	910	970	1295	545	356	189
