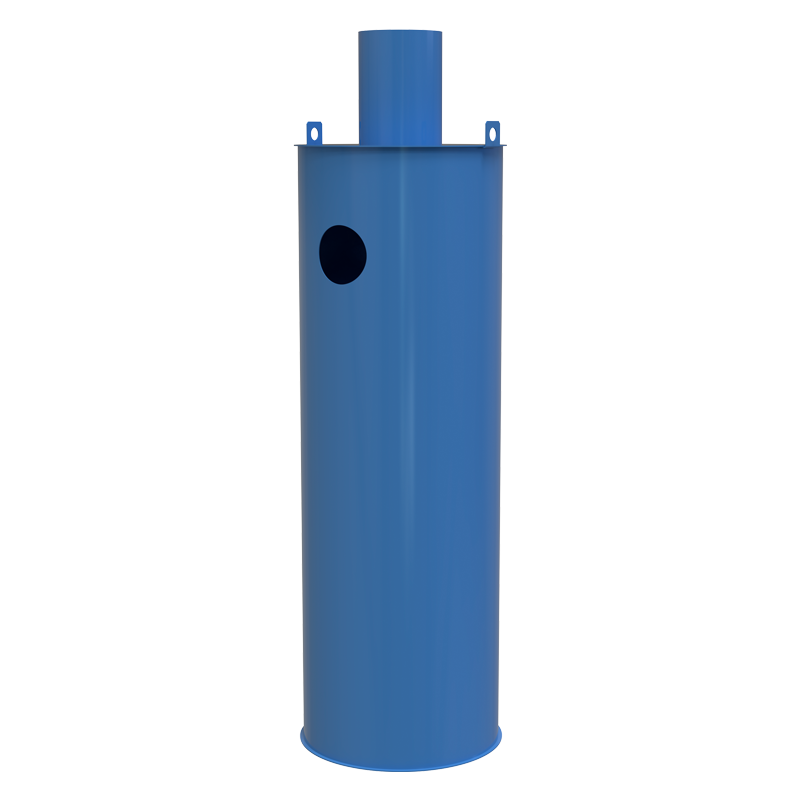

Серія Вентс РК

Розширювальна камера призначена для зниження тиску ударної хвилі до безпечної величини та встановлюється за противибуховою решіткою МЗР або УЗР

Застосування

Розширювальні камери РК призначенні для забезпечення цілісності та безпечної експлуатації вентиляційних систем всередині захисних споруд шляхом зниження тиску вибухової хвилі до безпечного рівня. Це критично важливо під час надзвичайних ситуацій, коли надлишковий тиск від вибуху може пошкодити систему вентиляції або призвести до проникнення небезпечних речовин у приміщення. Камери РК встановлюються на шляху вибухової хвилі, після противибухової решітки (МЗР, УЗР).

Технічні характеристики

Температурний діапазон переміщуваного середовища варіюється від -20 °С до +40 °С. Камера може експлуатуватися в умовах помірного (Y) клімату 2-ї категорії розміщення (Y2) відповідно до стандартів ДСТУ 15150.

Конструкція

Розширювальні камери виготовляються з вуглецевої сталі з порошковим покриттям RAL 5007 Muar, що забезпечує стійкість до корозії та довговічність. Кожна камера складається з наступних елементів:

Труби з ввареними в неї з обох боків заглушками.
Приєднувального патрубка, що використовується для підключення камери РК до противибухового пристрою.
Отвору врізки для підключення камери РК до повітропроводів вентиляційної системи.

Монтаж

Розширювальна камера РК монтується за рахунок приварювання заглушки до закладних пластин у підлозі, по колу дна.

Номінальні технічні характеристики		Найменування виробу
Номінальні технічні характеристики		РК-0,5-В	РК-1,0-В	РК-2,0-В	РК-0,5-Г	РК-1,0-Г	РК-2,0-Г
Габаритні розміри, мм	ширина	550	800	1100	935	1207	1177
Габаритні розміри, мм	висота	2430	2430	2430	2000	2000	2000
Номінальний об’єм камери, м³		0,5	1	2	0,5	1	2
Розрахункове навантаження конструкції розширювальної камери, кг/см³		0,2	0,2	0,2	0,2	0,2	0,2
Маса, кг, не більше		170	174	215	169	175	213
