Серія Вентс РМ-М

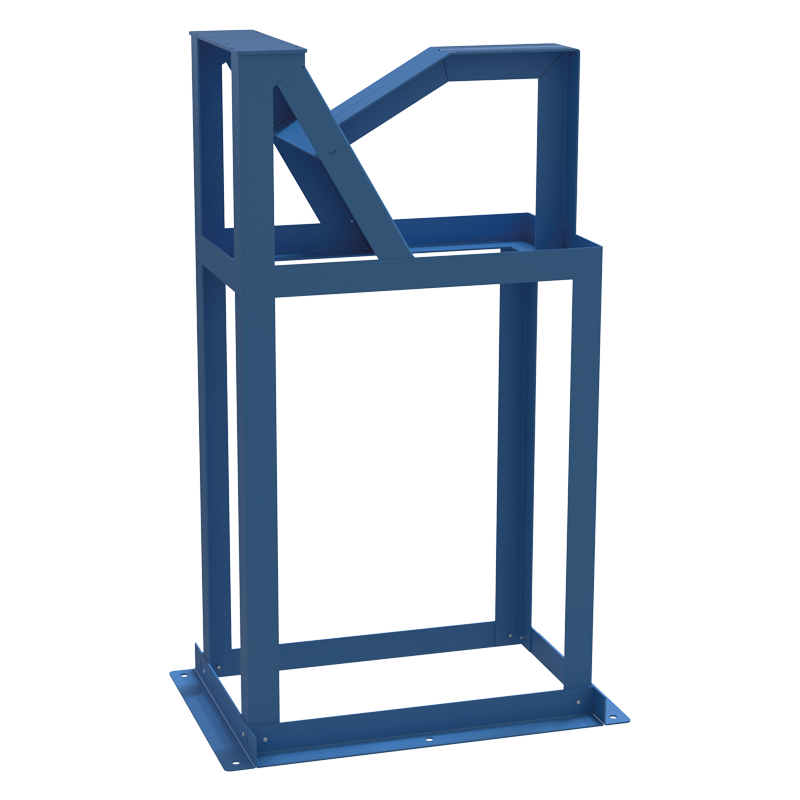

Монтажна рама для малогабаритного електроручного вентилятора ЕРВ-М

Застосування

РМ-М є обов’язковим аксесуаром для встановлення вентиляторів серії ЕРВ-М та використовується для їх монтажу на горизонтальну або вертикальну поверхню.

Для горизонтального монтажу застосовується рама, яка дозволяє розміщувати вентилятор на підлозі таким чином, щоб відстань від підлоги до валу редуктора становила 1125 мм.

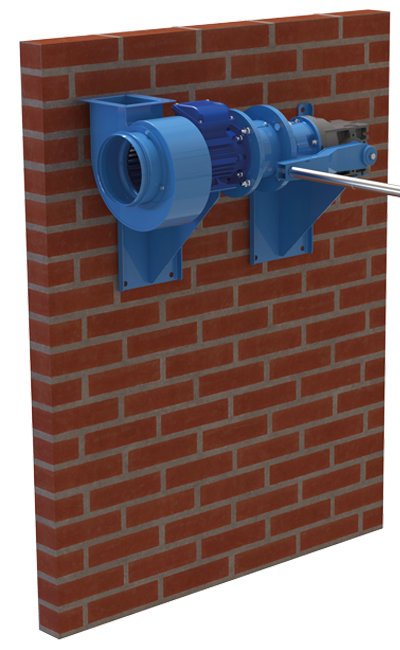

Для вертикального монтажу передбачено комплект монтажних кронштейнів, який забезпечує надійне кріплення вентилятора на стіні з бетону, газобетону або суцільної цегли завтовшки ≥120 мм.

Конструкція

Рама та монтажні кронштейни виготовляються з вуглецевої сталі та мають порошкове покриття відповідно до каталогу RAL 5007 Muar, що забезпечує додатковий захист від корозії.

Приклад монтажу

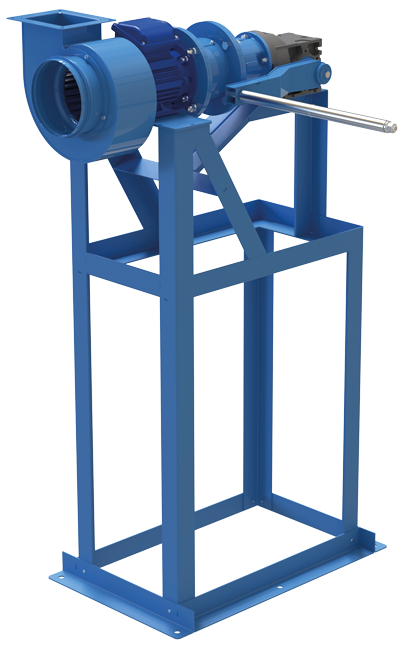

ГОРИЗОНТАЛЬНИЙ
