Централізована вентиляція в приватному будинку

Централізована вентиляція — це система, у якій одна припливно-витяжна установка обслуговує весь будинок. Система подає свіже повітря та видаляє відпрацьоване через мережу припливно-витяжних повітропроводів, забезпечуючи контрольований повітрообмін. Таке рішення насамперед підходить для приватних будинків на етапі будівництва або капітального ремонту, адже в такому разі можна заздалегідь прокласти вентиляційні повітропроводи до потрібних приміщень.

У цьому матеріалі розбираємо, як організована централізована припливно-витяжна вентиляція в приватному будинку, що потрібно врахувати під час проєктування системи, як визначити необхідний повітрообмін та за якими параметрами вибирати припливно-витяжну установку.

Припливно-витяжні установки VENTS Enave для централізованої вентиляції будинку

Чому природної вентиляції в приватному будинку недостатньо

У сучасних приватних будинках встановлюють герметичні вікна й двері, щоб мінімізувати неконтрольовані втрати повітря, а разом із ними — і втрати тепла. Через це природний приплив, який раніше частково забезпечувався через нещільності конструкцій, значно зменшився. Як наслідок, у приміщеннях може підвищуватися вологість, з’являтися задуха та застійні запахи, а для надходження свіжого повітря доводиться регулярно відкривати вікна.

Водночас слід пам’ятати, що природна вентиляція в будинку залежить від температури зовнішнього повітря та наявності вітру, тому не може забезпечувати стабільний повітрообмін протягом усього року. Тому зараз доцільніше використовувати примусову вентиляцію — керовану систему, яка забезпечує необхідний повітрообмін незалежно від погодних умов.

Як влаштована централізована вентиляція з рекуперацією

Основою централізованої системи вентиляції є припливно-витяжна установка, до якої під'єднується мережа припливних і витяжних повітропроводів. Вони прокладаються по будинку, підводяться до окремих приміщень та обладнуються дифузорами, анемостатами, решітками або іншими повітророзподільними елементами, через які система подаватиме свіже повітря та забиратиме відпрацьоване.

Головна особливість централізованої вентиляції з рекуперацією — можливість передавати теплову енергію між витяжним і припливним повітрям через теплообмінник без змішування самих повітряних потоків. Таким чином:

Взимку тепле повітря, що видаляється з будинку, передає частину свого тепла холодному припливному повітрю з вулиці. Завдяки цьому воно надходить у приміщення вже підігрітим — навантаження на систему опалення зменшується.
Влітку процес працює у зворотному напрямку: якщо в будинку прохолодніше, ніж на вулиці, частина тепла припливного повітря передається витяжному. У результаті до приміщень надходить менш нагріте повітря, що знижує навантаження на кондиціонер.

Залежно від конструкції рекуператора та самої вентиляційної установки можна повертати близько 80–90% і більше теплової енергії. Наприклад, для VENTS Enave 350 V максимальна ефективність рекуперації становить до 93%.

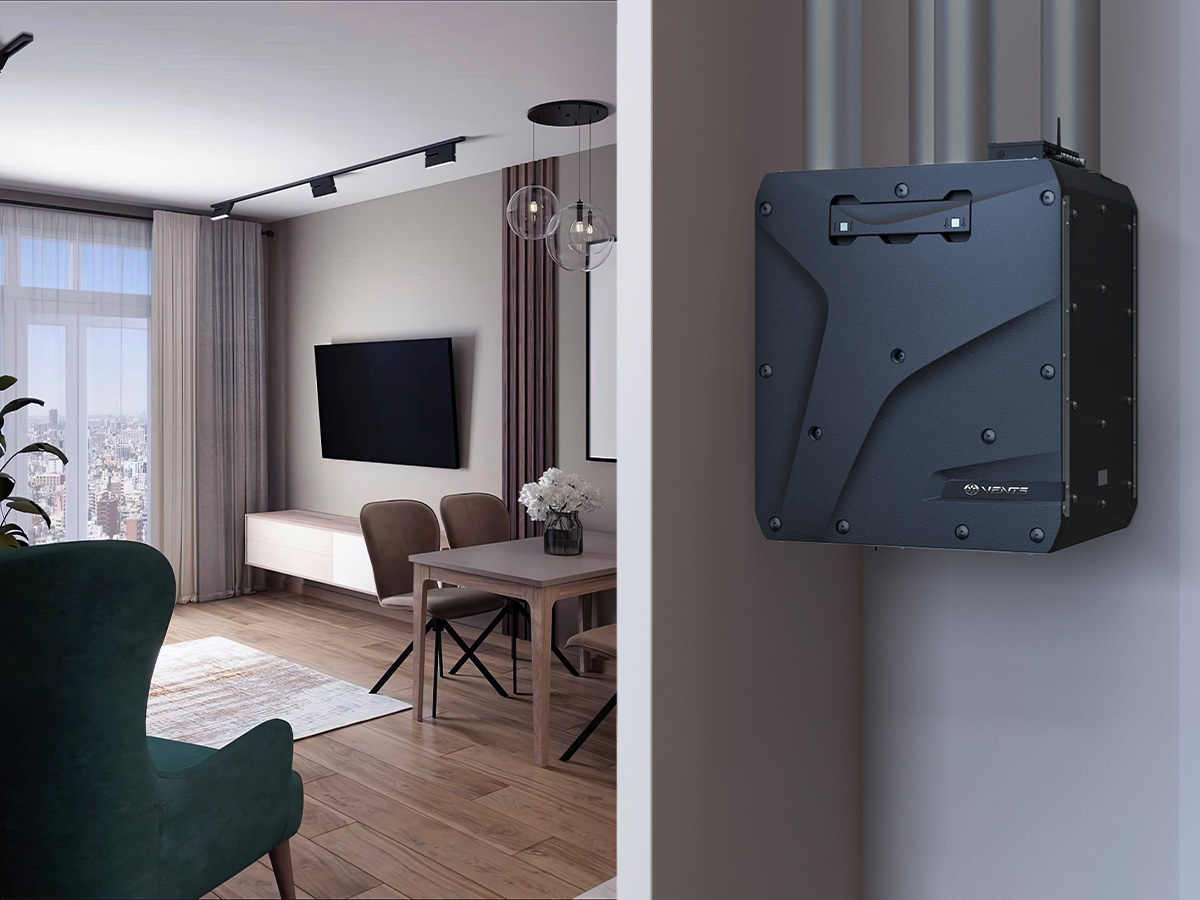

Припливно-витяжна установка з рекуперацією VENTS Enave на стіні в будинку

Централізована вентиляція з рекуперацією в приватному будинку

Найпопулярніша схема вентиляції в приватному будинку

У припливно-витяжних вентиляціях для будинку повітрообмін організовують так, щоб:

свіже повітря з вулиці насамперед надходило до житлових приміщень — спалень, вітальні, дитячих, кабінету;
видалення відпрацьованого повітря відбувалося з кухні, ванної кімнати, санвузлів, гардеробних та інших «брудних зон» будинку.

Завдяки такій схемі свіже повітря спочатку потрапляє до приміщень, де люди проводять найбільше часу, а потім рухається від житлових зон до приміщень, де утворюється більше вологи, запахів та інших побутових забруднень, і вже звідти видаляється назовні. У результаті в житлових кімнатах підтримується постійний приплив свіжого повітря, а запахи та надлишкова волога з кухні, ванної чи санвузлів не поширюються по будинку.

В одноповерховому будинку повітропроводи зазвичай прокладають горизонтально — у просторі під стелею, у перекриттях, на горищі або в інших технічних зонах, звідки їх підводять до потрібних приміщень. У двоповерховому будинку до горизонтальної розводки додаються вертикальні ділянки повітропроводів, які з'єднують поверхи.

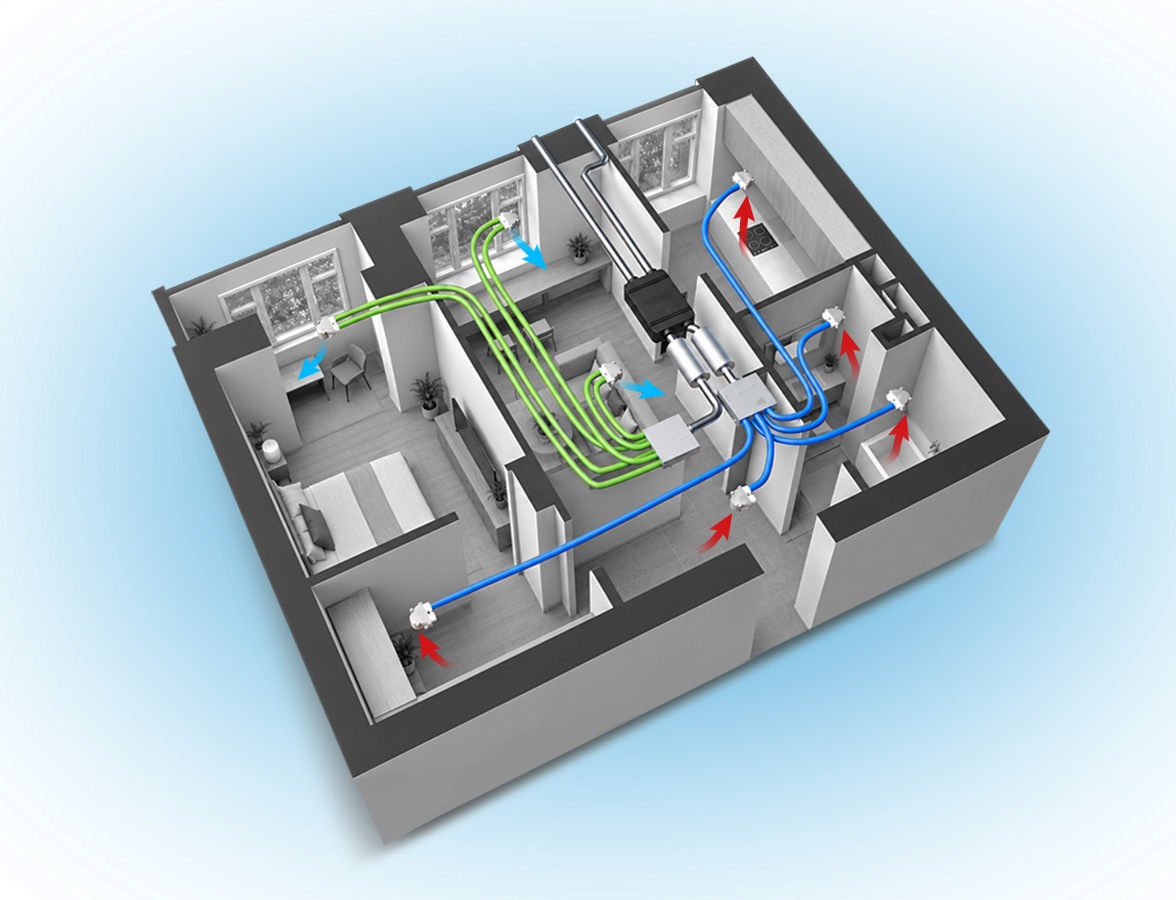

Схема повітрообміну централізованої вентиляції в приватному будинку

Основи розрахунку продуктивності системи

Продуктивність вентиляції — це показник об’єму повітря, який система повинна подавати та видаляти за одну годину, щоб підтримувати ефективний повітрообмін в оселі.

Норми повітрообміну зафіксовані в ДБН В.2.2-15:2019 «Житлові будинки. Основні положення», де вказано мінімальну витрату повітря:

для житла здорових людей — 54 м³/год для ванної, 36 м³/год для туалету та 90 м³/год для суміщеного санвузла;
для житла осіб з інвалідністю та людей літнього віку нормативні значення приблизно на 30–40% вищі.

Для розробки проєкту вентиляції в приватному будинку, зокрема для вибору відповідної ПВУ, необхідну продуктивність визначають точніше — з урахуванням об’єму та призначення приміщень, нормативної кратності повітрообміну, кількості мешканців, а також інтенсивності утворення вологи та інших побутових забруднень. Додатково враховують наявність обладнання, яке використовує повітря з приміщення для горіння (каміна, котла, газової плити тощо).

Як вибрати припливно-витяжну установку для вентиляції в будинку

Обираючи припливно-витяжну установку, важливо звертати увагу не лише на розраховану продуктивність, а й на низку інших важливих характеристик агрегату:

Статичний тиск. Чим довші у вашій системі повітропроводи, чим більше в них поворотів, клапанів, фільтрів та інших елементів, тим вищий опір, який доведеться долати ПВУ під час роботи.
Тип рекуператора. У VENTS можна обрати припливно-витяжні установки з протипотоковими або роторними теплообмінниками, а також моделі з ентальпійними рекуператорами, які передають не лише тепло, а й частину вологи між повітряними потоками, допомагаючи підтримувати комфортніший рівень вологості в приміщенні. Окремо варто порівняти ефективність рекуперації: чим вона вища, тим менше теплової енергії втрачається разом із витяжним повітрям.
Рівень шуму. Цей параметр, особливо важливий, якщо ПВУ буде встановлено неподалік житлових кімнат. Для таких випадків варто обирати тихіші моделі, наприклад Enave 350 V, у якої рівень звукового тиску становить 26 дБ(А) на відстані 3 м. Це дуже низький показник, враховуючи, що йдеться про повноцінну припливно-витяжну установку.
Якість очищення повітря. У припливно-витяжних установках VENTS передбачені фільтри для очищення припливного повітря. Залежно від моделі та комплектації можуть використовуватися фільтри різних класів: від Coarse 90% або G4 для грубого очищення до ePM1 65% (F7) для затримання дрібнодисперсного пилу.
Керування. Сучасні припливно-витяжні установки можна повністю автоматизувати: установка працюватиме за тижневим розкладом або, наприклад, автоматично змінюватиме режим роботи, отримуючи дані від датчиків CO₂, вологості та якості повітря. Залежно від моделі також може бути доступне дистанційне керування зі смартфона та інтеграція в систему автоматизації будинку. Якщо розширена автоматика не потрібна, можна обрати простішу модель із дротовою панеллю керування.
Наявність захисту від обмерзання. Якщо ПВУ експлуатується в холодному кліматі або в місцевості з достатньо прохолодними зимами, у ній має бути передбачений захист від обмерзання. Це може бути автоматична зміна режиму роботи вентиляторів, попередній підігрів припливного повітря або інше технічне рішення. Якщо сама установка не має вбудованого нагрівача, вентиляційну систему можна додатково укомплектувати канальним нагрівачем.
Байпас — корисна функція, яка за потреби дозволяє спрямувати повітря в обхід рекуператора, коли теплообмін не потрібен.
Енергоспоживання. Оскільки централізована вентиляція працює цілодобово, варто порівняти споживану потужність моделей, які підходять вам за іншими характеристиками. За однакових умов доцільно обирати енергоефективнішу установку.
Умови монтажу. Перед замовленням конкретної ПВУ важливо зіставити її габарити, спосіб встановлення та приєднувальні розміри повітропроводів із вимогами проєкту вентиляції в будинку.
Додаткові особливості моделі. Оскільки ПВУ розрахована на тривалу регулярну роботу, варто також звернути увагу на термін гарантії, доступність змінних фільтрів, витратних матеріалів і сервісного обслуговування.

Монтаж вентиляції в будинку: етапи й типові помилки

Розробку та монтаж централізованої вентиляції в приватному будинку проводять на етапі будівництва або капітального ремонту. Це повноцінна інженерна система, яку проєктують індивідуально під планування, площу та особливості конкретної будівлі, а не просто готовий пристрій, який достатньо встановити й підключити.

У загальних рисах роботи виконують у такій послідовності:

Розробка індивідуального проєкту вентиляції. Проводять необхідні заміри та розрахунки, готують креслення, схеми розводки, специфікації обладнання й матеріалів. У результаті формується комплект проєктної документації, за яким надалі виконується монтаж системи.
Прокладання повітропроводів і підготовка місць для встановлення обладнання. Зазвичай це роблять під час чорнових будівельних робіт, коли повітропроводи можна приховати у просторі стелі, шахтах, перекриттях, на горищі або в інших передбачених проєктом зонах.
Монтаж обладнання та пусконалагодження. Встановлюють ПВУ та інші деталі системи, після чого перевіряють їхню роботу, тестують режими та налаштовують автоматику відповідно до вимог проєкту.

Типові помилки під час встановлення ПВУ у будинку

Найчастіше проблеми виникають ще на етапі проєктування. Наприклад, можуть бути неправильно підібрані діаметри повітропроводів, невдало вибране місце для ПВУ, не передбачений доступ для обслуговування або шумоізоляція. У такому разі навіть правильно виконаний монтаж не виправить помилки, закладені в проєкті. Тому проєктування централізованої вентиляції краще доручати спеціалістам.

Ще одна типова помилка — відсутність або неправильне балансування системи після монтажу. Навіть добре змонтована вентиляція потребує налаштування, щоб у кожному приміщенні забезпечувався потрібний обсяг припливного та витяжного повітря.

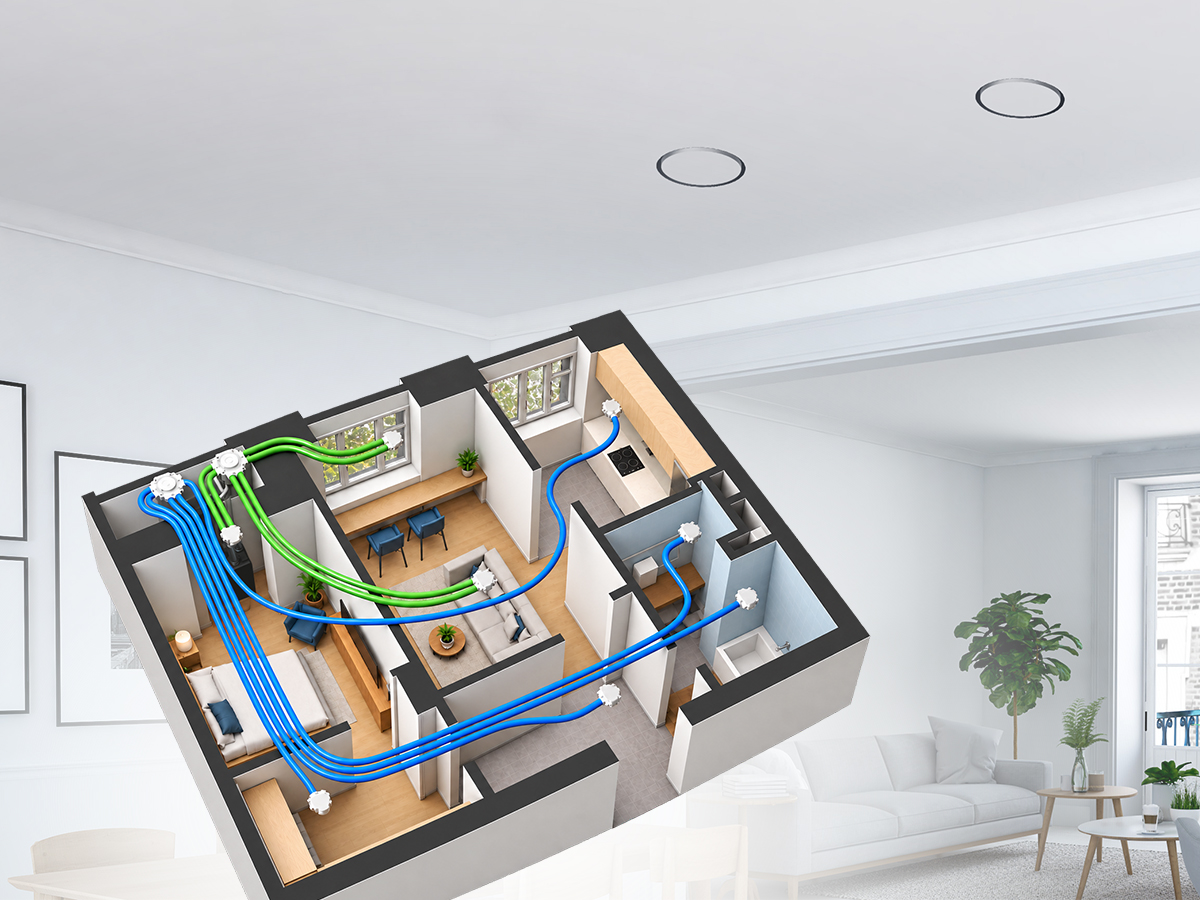

Розводка повітропроводів централізованої вентиляції в будинку

Скільки коштує централізована вентиляція в приватному будинку

Ціну реалізації вентиляції будинку завжди розраховують індивідуально, оскільки це не лише вартість самої ПВУ та супутнього вентиляційного обладнання. У загальний бюджет також входять розробка проєкту, монтаж і пусконалагодження системи. Кінцева вартість напряму залежить від площі та поверховості будинку, складності вентиляційної мережі, а також індивідуальних вимог замовника.

Якщо йдеться про вартість подальшої експлуатації, сюди входить не лише електроенергія, яку споживають ПВУ та інше електричне обладнання. Також варто враховувати витрати на заміну фільтрів та інших витратних матеріалів, регулярне сервісне обслуговування, очищення системи та, з часом, ремонт або заміну окремих елементів.

Водночас ПВУ з рекуперацією повертає значну частину тепла, яке у звичайній витяжній вентиляції втрачалося б разом із відпрацьованим повітрям. Це можна оцінювати як розрахункове річне збереження теплової енергії, а отже — як потенційне зменшення витрат на опалення та кондиціонування будинку.

Централізована чи децентралізована система: що вибрати

Одразу зазначимо, що ці два підходи можна комбінувати. Основну частину будинку може обслуговувати централізована ПВУ, а у прибудові або, наприклад, у кімнатах зі специфічними вимогами до мікроклімату встановлюється локальний вентиляційний пристрій.

Централізована вентиляція

Децентралізована вентиляція

Монтується у процесі будівництва / капітального ремонту будинку чи квартири.

Одна ПВУ обслуговує весь об’єкт, забезпечуючи організований приплив і витяжку в різних приміщеннях через систему повітропроводів.

Щоб реалізувати таку систему на об’єкті, розробляють індивідуальний проєкт вентиляції, за яким надалі прокладають повітропроводи, встановлюють ПВУ та інше необхідне обладнання.

Підходить для будь-якого випадку, зокрема для будинків із уже завершеним ремонтом. Це один чи кілька вентиляційних пристроїв, розрахованих на приплив, витяжку або універсальний варіант (побутовий рекуператор).

Пристрої встановлюються у вже наявний або спеціально облаштований вентиляційний канал у зовнішній стіні, у вентиляційну віддушину, віконний отвір тощо. Такий варіант не потребує прокладання розгалуженої мережі повітропроводів по всьому будинку.

Централізовані ПВУ VENTS для вентиляції в будинку

У каталозі VENTS представлений широкий вибір кліматичного обладнання, зокрема вентиляційні установки з протипотоковими, роторними або перехресноточними рекуператорами.

Компанія самостійно розробляє та виробляє вентиляційне обладнання, має власні лабораторії та 245 патентів. Окрім вентиляційних установок і вентиляторів, в асортименті VENTS є компоненти для побудови всієї вентиляційної системи: повітропроводи, дифузори, решітки, шумоглушники, нагрівачі, клапани, автоматика тощо. Тобто все необхідне для реалізації вашого проєкту, можна підібрати від одного надійного українського виробника.

Для підбору обладнання скористайтеся VENTS Selector — нашою інтерактивною програмою, яка допоможе легко знайти відповідну вентиляційну установку та інші необхідні компоненти вашої майбутньої системи вентиляції.

FAQ

Чи можна змонтувати централізовану вентиляцію у вже побудованому будинку?

Так, на етапі капітального ремонту, коли є можливість прокласти приховані повітропроводи, а також обладнати локацію для встановлення ПВУ та іншого обладнання. У будинку з уже завершеним ремонтом монтаж централізованої системи неможливий.

Де розмістити ПВУ і чи шумно вона працює?

ПВУ розміщують у технічному приміщенні — у спеціально обладнаній підсобній зоні, де буде зручний доступ для сервісного обслуговування обладнання. Сучасні побутові установки працюють досить тихо: наприклад, для VENTS Enave 350 V рівень звукового тиску становить 26 дБ(А) на відстані 3 м — це порівнянно із шепотом людини.

Чи обов'язковий проєкт вентиляції?

Так. Саме під час проєктування проводять усі необхідні розрахунки, визначають раціональну схему повітропроводів, підбирають потрібне обладнання та закладають технічні рішення, які допомагають уникнути помилок під час монтажу.

Скільки електроенергії споживає система з рекуперацією?

Енергоспоживання залежить від конкретної ПВУ, режиму її роботи та додаткового обладнання. Наприклад, у моделі Enave 350 V номінальна потужність становить 213 Вт (або 5,1 кВт·год електроенергії на добу). На нижчих швидкостях фактичне енергоспоживання буде меншим, а додаткові нагрівачі, якщо вони використовуються, споживають електроенергію окремо.

Як часто потрібно міняти фільтри та обслуговувати установку?

Періодичність обслуговування залежить від моделі ПВУ та забрудненості зовнішнього повітря. У середньому забруднені фільтри замінюють 3–4 рази на рік, а стан інших вузлів системи перевіряють орієнтовно раз на рік. Більш точний графік обслуговування потрібно дивитися в інструкції до конкретної ПВУ.
