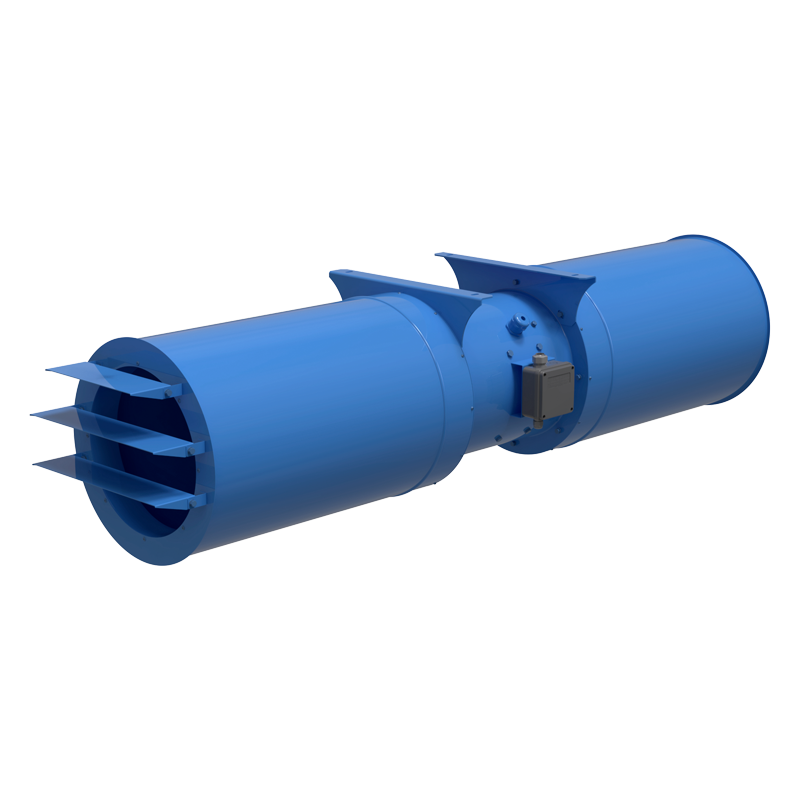

Серія Вентс JAF-CI

ЗАСТОСУВАННЯ

Осьові струменеві вентилятори призначені для загальнообмінної вентиляції підземних та напіввідкритих паркінгів, провітрювання тунелів, забезпечують відведення диму в разі пожежі, будучи частиною системи димовидалення. Створюють високошвидкісний струмінь для переміщення повітря у потрібному напрямку. Температура переміщуваного середовища: в постійному режимі роботи до +55 °C; в режимі димовидалення: 300 °C/2 години і 400 °C/2 години. Вентилятори з класом вогнестійкості 200 °C/2 години можуть бути виготовлені за окремим замовленням.

ВАРІАНТИ ВИКОНАННЯ

• Односпрямовані одношвидкісні (U);
• Односпрямовані двошвидкісні (U);
• Реверсивні одношвидкісні (R);
• Реверсивні двошвидкісні (R).

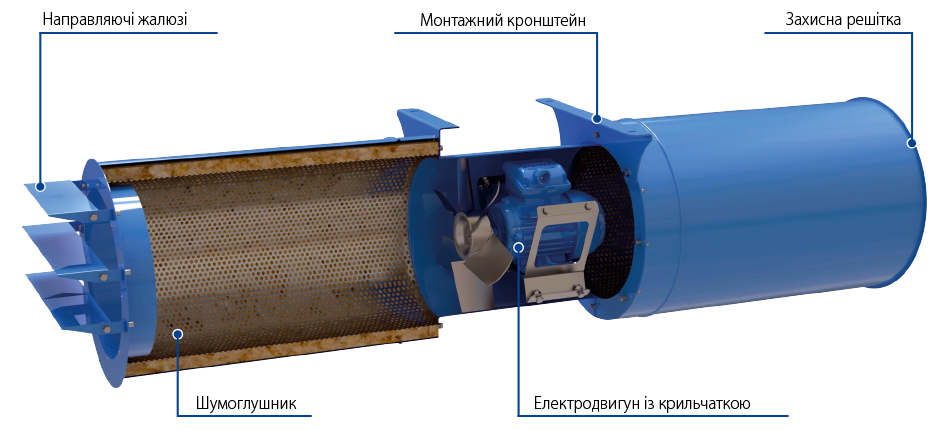

КОНСТРУКЦІЯ

Корпус вентилятора виготовлений із сталі та має полімерне покриття. Всередині корпусу встановлені кронштейни для кріплення двигуна, які відіграють роль напрямного апарату, рівномірно розподіляючи потік повітря, підвищуючи у такий спосіб аеродинамічні характеристики вентилятора. Вентилятор шумоізольований шаром мінеральної вати.

ДВИГУН

Трифазний асинхронний двигун із короткозамкненим ротором встановлений у корпусі вентилятора. Клас захисту двигуна – IP55. Конструкція двигуна забезпечує роботу вентилятора у системах димовидалення в односпрямованому або реверсивному режимі. Двигуни розраховані на напругу мережі 400 В та частоту мережі 50 Гц.

КРИЛЬЧАТКА

Динамічно збалансована крильчатка виготовлена з литого алюмінієвого сплаву (для вентиляторів систем димовидалення) або з армованого скловолокном поліаміду (для вентиляторів загального промислового застосування). Реверсивні вентилятори обладнанні 100 % реверсивною крильчаткою, яка працює в обидва напрямки.

МОНТАЖ

Вентилятори монтуються горизонтально під стелею за допомогою монтажних кронштейнів, які входять до комплекту постачання та встановлені на корпусі.
