Серія Вентс КРДП

Клапан регулювання тиску протипожежний

ЗАСТОСУВАННЯ

Клапани надлишкового тиску КРДП використовують у системах протипожежної вентиляції для регулювання різниці тисків, що відповідають вимогам ДСТУ EN 12101-6:2015 «Системи протидимного захисту. Частина 6. Технічні вимоги до систем зі створення різниці тисків» (EN 12101-6:2005, IDT; EN 12101-6:2005/AC:2006, IDT).

При розрахунку систем підпору повітря враховуються витоки повітря через відчинені двері, отвори та інші нещільності, при їх закритті різниця тисків між захищеним об’ємом (холи, сходові клітки, ліфтові шахти тощо) та зоною виникнення пожежі може досягати критичного значення. Для регулювання різниці тисків у зазначених об’ємах та вільного відчинення дверей на шляху евакуації (нормоване зусилля на ручці — не більше 100 Н) необхідно передбачити клапан КРДП.

Пристрій виконує подвійну функцію:

регулювання надлишкового тиску – клапан автоматично відкривається при утворенні різниці тисків;
протипожежного, вогнезатримувального клапана, що запобігає потраплянню димових газів у захищені об’єми.

МОНТАЖ

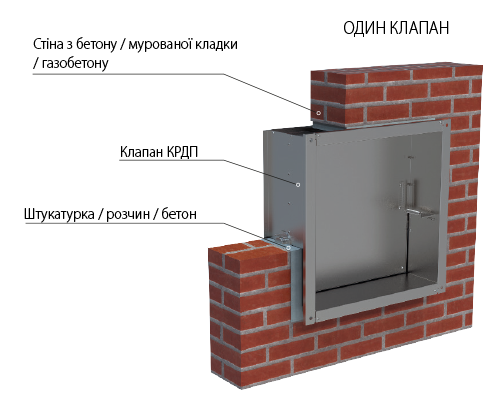

Клапан слід встановлювати лише у вертикальному положенні, при цьому вісь заслінки має бути паралельною до підлоги, а регулювальний елемент розміщувати поза зоною руху пластин. Перед монтажем слід перевірити цілісність клапана та його працездатність: заслінка повинна вільно відкриватися та закриватися без заїдань і тертя. Відстань від корпусу клапана до стіни або стелі має становити не менше ніж 75 мм, а при монтажі у протипожежну перегородку заслінка в закритому положенні повинна повністю розташовуватися всередині конструкції.

КОНСТРУКЦІЯ

Клапан виготовляється з оцинкованої (загальнопромислове виконання) або нержавної сталі (корозійностійке виконання) залежно від потреби. Всередині корпусу встановлена заслінка з термостійкого матеріалу поворотного типу. Роль регулювального елемента виконує пружинний механізм, встановлений безпосередньо в корпусі клапана.

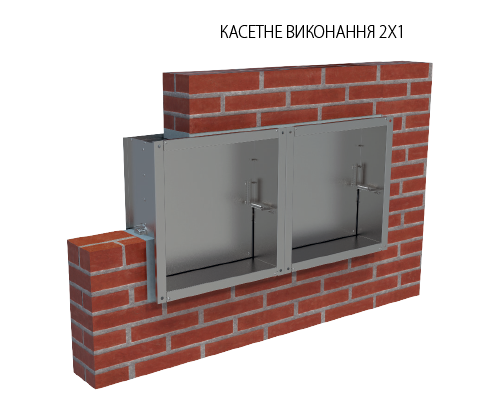

Виріб може виготовлятися у варіанті з двома фланцями з можливістю безпосереднього встановлення у повітропровід або з одним фланцем для монтажу в стінове перекриття.

Виріб КРДП може експлуатуватися в умовах помірного та холодного клімату.
