Серия ВЕНТС КСК

Серия ВЕНТС КСК
Серия ВЕНТС КСК
zoom
Центробежный кухонный вентилятор в шумоизолированном корпусе с производительностью до 3500 м³/ч.
Особенности модели
  • Звукоизоляция
  • Работа в режиме вытяжки
  • Для промышленных помещений
  • Описание
  • Модификации
  • Загрузки
  • Условные обозначения
Описание
Описание
ПРИМЕНЕНИЕ

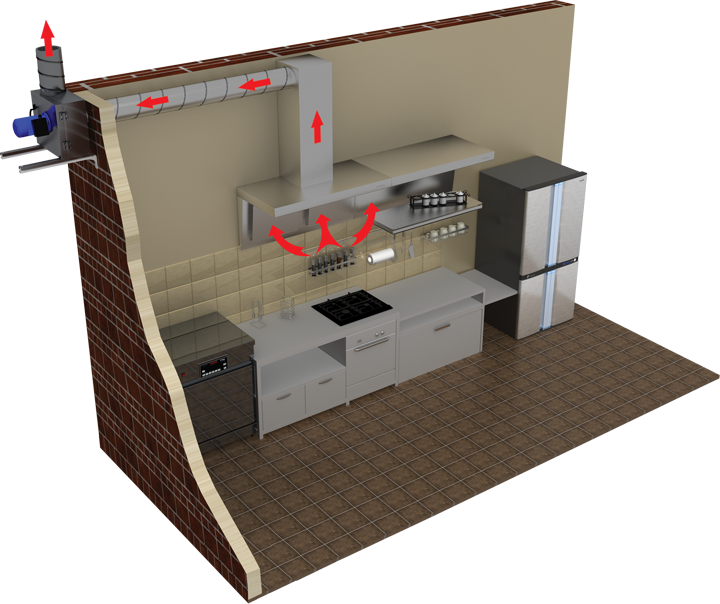

  • Предназначен для вытяжки загрязненного горячего воздуха до 110°С (120°С в течение 60 мин.), содержащего жир, в условиях высокого сопротивления. Идеально функ­ционирует в различных системах вентиляции для:

    • ­кухонных вытяжных систем;
    • ­вентиляция промышленных хлебопекарен и т.д.
    • удаления газов, образующихся при проведении сварочных работ.
КОНСТРУКЦИЯ
  • Корпус вентилятора изготовлен из оцинкованной стали со звуко­ и теплоизоляцией из минеральной ваты толщиной 50 мм.

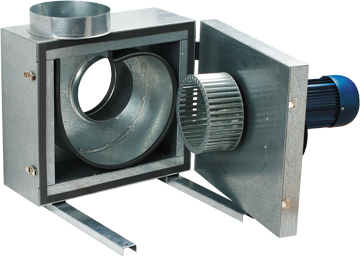

  • Откидывающийся на шар­нирах блок двигатель­крыльчатка обеспечивает легкий доступ во внутреннее пространство венти­лятора для быстрой и удобной чистки.

  • Диаметр патрубков на входе и выходе соответ­ствует стандартным размерам вентиляционных каналов.

  • Патрубки имеют резиновое уплотнение для герметизации соединения с воздуховодами.

  • Вентилятор устанавливается на монтажной несу­щей раме со встроенными виброгасителями.

ДВИГАТЕЛЬ
  • Применяется высоконадежный однофазный или трехфазный двигатель с короткозамкнутым ротором и стальная высокопроизводительная центробежная крыльчатка с вперед загнутыми лопатками.

  • Двигатель не требует обслуживания и оснащён встроенными термоконтактами с вы­водами для подключения к внешнему устройству защиты от перегрева.

  • Класс обмотки изоляции двигателя F.

  • Тип защиты IP 54.

РЕГУЛИРОВКА СКОРОСТИ
  • Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора.

  • К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
МОНТАЖ
  • Вентилятор предназначен для соединения с круг­лыми воздуховодами.

  • Крепление вентилятора на стену осуществляется при помощи монтажно­го кронштейна уголка КМ­-КСК (приобретается отдельно).

  • Подключение к электрической сети осуществляется с помощью клеммной коробки, установленной на электродвигателе.
  • Длину электрического кабеля необходимо выбирать с запасом, с учетом откидывания блока двигатель­ крыльчатка.
Модификации
Наименование модификации
КСК 150 4Е
КСК 250 4Д
КСК 200 4Е
КСК 160 4Е
КСК 200 4Д
КСК 150 4Д
КСК 250 4Е
КСК 160 4Д
+
+
+
+
+
+
+
+
Загрузки
Загрузки
Название
Брошюра "ВЕНТС КСК" (pdf 165.4Kb)
Скачать изображение товара в высоком качестве "ВЕНТС КСК" (psd 2.34Mb)
Скачать изображение "ВЕНТС КСК" для Вашего сайта (png 672.59Kb)
Паспорт "ВЕНТС КСК" (pdf 1.73Mb)
Условные обозначения
Условные обозначения
Серия   Диаметр патрубка   Исполнение двигателя   Фазность
ВЕНТС КСК   150; 160; 200; 250   4

E – однофазный

Д – трехфазный
