Осевые вентиляторы среднего давления ВЕНТС ВПВО

Осевые вентиляторы среднего давления ВЕНТС ВПВО
Осевые вентиляторы среднего давления производительностью до 113 000 м³/ч.
Особенности модели
  • Вентилятор для круглых каналов
  • Осевой вентилятор
  • Вентиляция дымоудаления
  • Описание
  • Модификации
  • Загрузки
  • Условное обозначение
  • Принадлежности
Описание
Описание
ПРИМЕНЕНИЕ КРЫЛЬЧАТКА
  • Вентиляторы применяются:
    • в системах противодымной защиты зданий в качестве вентилятора подпора для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов, что позволяет предотвратить проникновение дыма в эти помещения, обеспечивает защиту людей на путях эвакуации от воздействия опасных факторов пожара, а также создает возможность проведения работ по борьбе с пожаром;
    • в системах общеобменной вентиляции производственных, общественных и жилых зданий.
  • В зависимости от типоразмера и требуемой производительности в вентиляторах применяются рабочие колеса с 6 или 8 лопатками и углом наклона от 25° до 50° с шагом от 2,5 до 5°, что позволяет подобрать вентилятор максимально близко к заданной рабочей точке.
  • Лопатки особой формы обеспечивают высокую эффективность вентилятора (КПД) при низком уровне шума.
  • Крыльчатка динамически сбалансирована.
  • Небольшая масса и низкий момент инерции рабочего колеса способствуют быстрому запуску вентилятора.
  • Лопатки вентилятора могут быть изготовлены из:
    • ПАГ – укрепленный стекловолокном полиамид;
    • АЛ – алюминий.
  • Материал лопаток необходимо уточнять в заказе вентилятора.
КОНСТРУКЦИЯ
  • Металлический корпус вентилятора с выкатанными фланцами обеспечивает высокую жесткость и минимальные зазоры между корпусом и лопатками.
  • На корпусе вентилятора предусмотрен ревизионный люк.
  • Все элементы корпуса покрыты порошковой краской для защиты от внешних воздействий.
ЭЛЕКТРОДВИГАТЕЛЬ
  • Вентиляторы оснащены трехфазными (400 В/ 50 Гц) односкоростными 2-, 4- или 6-полюсными двигателями.
  • Двигатель с классом энергоэффективности IE3 по запросу.
МОНТАЖ
  • Вентилятор устанавливается на любую ровную поверхность или непосредственно в вентиляционный канал.
  • Возможна установка вентилятора в горизонтальном или вертикальном положении.
  • При монтаже вентилятора в воздушном канале соединение с воздуховодами осуществляется с помощью фланцев.
  • Для напольного, настенного или потолочного монтажа вентилятора применяются опоры О-ВО (не входят в комплект поставки, приобретаются отдельно).
  • Могут устанавливаться на кровлях зданий для обеспечения прямой подачи наружного воздуха в лестничные зоны.

Монтаж при отсутствии вентиляционной сети перед вентилятором:

  • При отсутствии сети воздуховодов перед осевым вентилятором необходимо обязательно устанавливать входной конус ВК-ВО для улучшения аэродинамических параметров воздушного потока.

 Монтаж вентилятора в сети воздуховодов:

  • Для обеспечения равномерного потока перед вентилятором рекомендуется устанавливать прямолинейный воздуховод с площадью поперечного сечения, равной площади поперечного сечения вентилятора.
  • Длина этого участка должна составлять 3 ÷ 4 D (D – внутренний диаметр вентилятора).
  • Длина прямолинейного участка за вентилятором должна составлять 1.5 ÷ 2 D.
  • Уменьшение рекомендуемых значений длин воздуховодов приводит к снижению создаваемого вентилятором давления и производительности.
  • Для снижения вибрации и шума рекомендуется применять гибкие вставки ВВГФ-ВО.

 Монтаж при отсутствии вентиляционной сети после вентилятора:

  • Если осевой вентилятор является конечным устройством в вентиляционной системе (при отсутствии сети воздуховодов после вентилятора), необходимо устанавливать диффузор для снижения скорости и динамического давления вентилятора.
  • За счет снижения скорости выброса воздуха в окружающее пространство существенно снижаются потери «на удар» (пропорционально квадрату уменьшения скорости).
  • Не рекомендуется располагать после вентилятора конфузор.



Монтаж вблизи поворотных участков:

  • При необходимости монтажа вентилятора непосредственно после поворотного участка (колена) рекомендуется использовать поворотный участок с большим радиусом закругления или системой направляющих лопаток внутри него.

Монтаж при переходе с одного диаметра на другой:

  • При переходе с меньшего диаметра на больший следует использовать переходной диффузор, в котором величина угла раскрытия не должна превышать 12°.

Монтаж в загроможденном пространстве:

  • Для обеспечения нормальной работы вентилятора в стесненных условиях помещения необходимо обеспечить достаточную удаленность входного и выходного фланцев от пола, стен, громоздкого оборудования и преград.

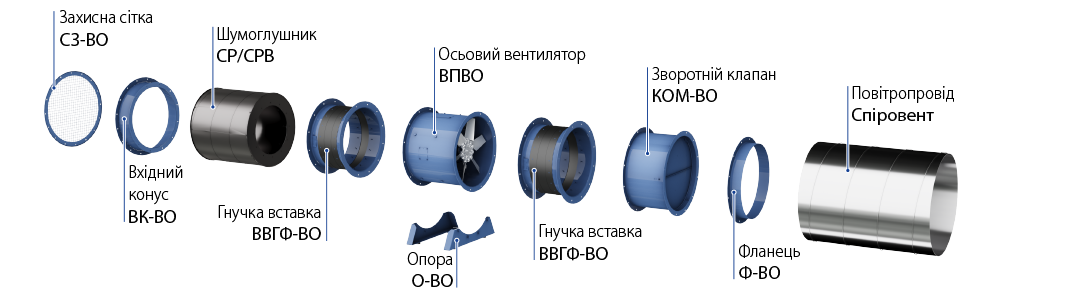

КОМПЛЕКСНЫЕ РЕШЕНИЯ ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ

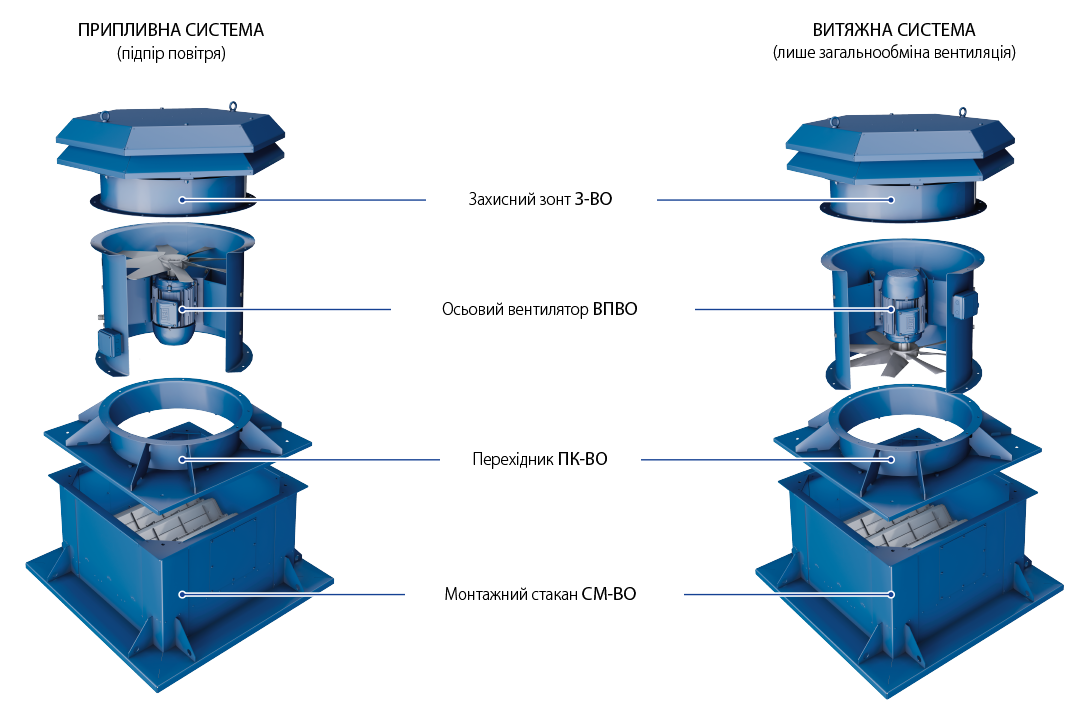

ПРИМЕР МОНТАЖА ОСЕВЫХ ВЕНТИЛЯТОРОВ НА КРЫШЕ
Модификации
Наименование модификации
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
Загрузки
Загрузки
Название
Брошюра "Осевые вентиляторы среднего давления ВЕНТС ВПВО" (pdf 13.26Mb)
Каталог "Осевые вентиляторы ВЕНТС ВПВО. Осевые вентиляторы дымоудаления ВЕНТС ВДО" (pdf 32.2Mb)
Скачать изображение товара в высоком качестве "ВЕНТС ВПВО" (psd 4.04Mb)
Скачать изображение "ВЕНТС ВПВО" для Вашего сайта (png 325.12Kb)
Паспорт "ВЕНТС ВПВО" (pdf 1.9Mb)
Условное обозначение
Условное обозначение

Принадлежности
Принадлежности
Вентилятор Ø 400 Ø 450 Ø 500 Ø 560 Ø 630 Ø 710 Ø 800 Ø 900 Ø 1000 Ø 1120 Ø 1250
Опора О-ВО-400 О-ВО-450 О-ВО-500 О-ВО-560 О-ВО-630 О-ВО-710 О-ВО-800 О-ВО-900 О-ВО-1000 О-ВО-1120 О-ВО-1250
Фланец Ф-ВО-400 Ф-ВО-450 Ф-ВО-500 Ф-ВО-560 Ф-ВО-630 Ф-ВО-710 Ф-ВО-800 Ф-ВО-900 Ф-ВО-1000 Ф-ВО-1120 Ф-ВО-1250
Гибкая вставка ВВГФ-ВО-400 ВВГФ-ВО-450 ВВГФ-ВО-500 ВВГФ-ВО-560 ВВГФ-ВО-630 ВВГФ-ВО-710 ВВГФ-ВО-800 ВВГФ-ВО-900 ВВГФ-ВО-1000 ВВГФ-ВО-1120 ВВГФ-ВО-1250
Гибкая вставка до 400 °С ВВГФ-ВО-400 - 400/2 ВВГФ-ВО-450 - 400/2 ВВГФ-ВО-500 - 400/2 ВВГФ-ВО-560 - 400/2 ВВГФ-ВО-630 - 400/2 ВВГФ-ВО-710 - 400/2 ВВГФ-ВО-800 - 400/2 ВВГФ-ВО-900 - 400/2 ВВГФ-ВО-1000 - 400/2 ВВГФ-ВО-1120 - 400/2 ВВГФ-ВО-1250 - 400/2
Зонт З-ВО-400 З-ВО-450 З-ВО-500 З-ВО-560 З-ВО-630 З-ВО-710 З-ВО-800 З-ВО-900 З-ВО-1000 З-ВО-1120 З-ВО-1250
Переходник крышный ПК-ВО-400 ПК-ВО-450 ПК-ВО-500 ПК-ВО-560 ПК-ВО-630 ПК-ВО-710 ПК-ВО-800 ПК-ВО-900 ПК-ВО-1000 ПК-ВО-1120 ПК-ВО-1250
Монтажный короб СМ-ВО 400-450 СМ-ВО 500 СМ-ВО 560-630 СМ-ВО 710-800 СМ-ВО 900 СМ-ВО 1000-1120 СМ-ВО 1250
Входной конус ВК-ВО-400 ВК-ВО-450 ВК-ВО-500 ВК-ВО-560 ВК-ВО-630 ВК-ВО-710 ВК-ВО-800 ВК-ВО-900 ВК-ВО-1000 ВК-ВО-1120 ВК-ВО-1250
Обратный клапан КОМ-ВО-400 КОМ-ВО-450 КОМ-ВО-500 КОМ-ВО-560 КОМ-ВО-630 КОМ-ВО-710 КОМ-ВО-800 КОМ-ВО-900 КОМ-ВО-1000 КОМ-ВО-1120 КОМ-ВО-1250
Обратный клапан КОМ1-ВО-400 КОМ1-ВО-450 КОМ1-ВО-500 КОМ1-ВО-560 КОМ1-ВО-630 КОМ1-ВО-710 КОМ1-ВО-800 КОМ1-ВО-900 КОМ1-ВО-1000 КОМ1-ВО-1120 КОМ1-ВО-1250
Шумоглушитель СР СР-400-1Д СР-450-1Д СР-500-1Д СР-560-1Д СР-630-1Д СР-710-1Д СР-800-1Д СР-900-1Д СР-1000-1Д СР-1120-1Д СР-1250-1Д
СР-400-1,5Д СР-450-1,5Д СР-500-1,5Д СР-560-1,5Д СР-630-1,5Д СР-710-1,5Д СР-800-1,5Д СР-900-1,5Д СР-1000-1,5Д СР-1120-1,5Д СР-1250-1,5Д
СР-400-2Д СР-450-2Д СР-500-2Д СР-560-2Д СР-630-2Д СР-710-2Д СР-800-2Д СР-900-2Д СР-1000-2Д СР-1120-2Д СР-1120-2Д
Шумоглушитель СРВ СРВ-400-1Д СРВ-450-1Д СРВ-500-1Д СРВ-560-1Д СРВ-630-1Д СРВ-710-1Д СРВ-800-1Д СРВ-900-1Д СРВ-1000-1Д СРВ-1120-1Д СРВ-1250-1Д
СРВ-400-1,5Д СРВ-450-1,5Д СРВ-500-1,5Д СРВ-560-1,5Д СРВ-630-1,5Д СРВ-710-1,5Д СРВ-800-1,5Д СРВ-900-1,5Д СРВ-1000-1,5Д СРВ-1120-1,5Д СРВ-1250-1,5Д
СРВ-400-2Д СРВ-450-2Д СРВ-500-2Д СРВ-560-2Д СРВ-630-2Д СРВ-710-2Д СРВ-800-2Д СРВ-900-2Д СРВ-1000-2Д СРВ-1120-2Д СРВ-1120-2Д
Сетка защитная СЗ-ВО-400 СЗ-ВО-450 СЗ-ВО-500 СЗ-ВО-560 СЗ-ВО-630 СЗ-ВО-710 СЗ-ВО-800 СЗ-ВО-900 СЗ-ВО-1000 СЗ-ВО-1120 СЗ-ВО-1250
Виброизоляционная опора ВВЦп*
Виброизоляционная опора ВВЦр*

* подбор в зависимости от массы вентилятора
