Серія Вентс ВШК

ЗАСТОСУВАННЯ

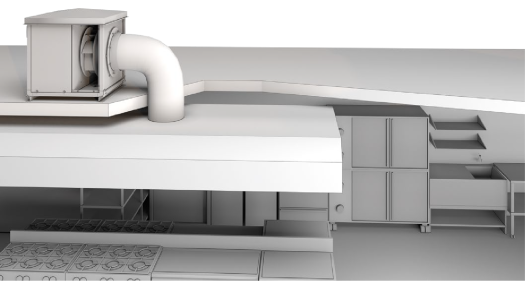

Призначені для витягання забрудненого гарячого повітря до 120 °С, яке містить жир (при використанні жирових фільтрів), в умовах високого опору. Ідеально функціонують у різних системах вентиляції для:

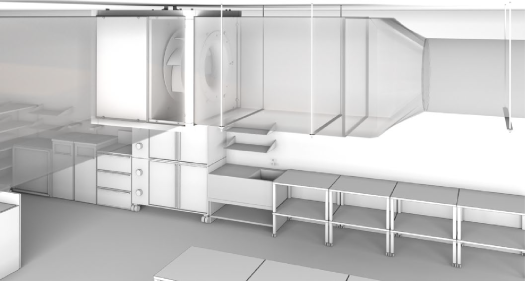

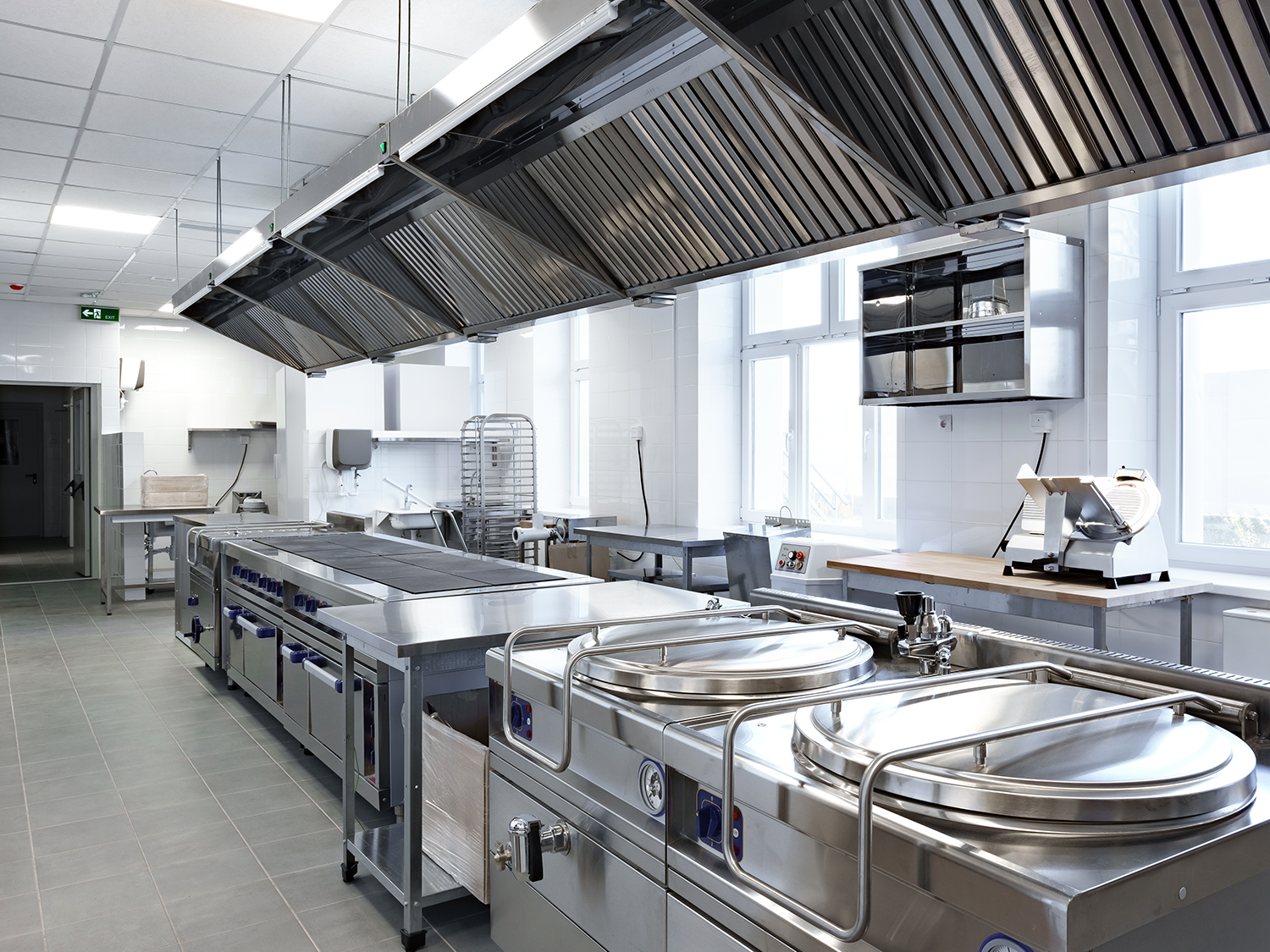

• кухонь, ресторанів або кафе;
• промислових хлібопекарень;
• видалення газів, які утворюються під час проведення зварювальних робіт.

РЕГУЛЮВАННЯ ШВИДКОСТІ

Трифазні мотори: Ступінчасте регулювання швидкості за допомогою автотрансформаторного регулятора швидкості доступне для всіх моделей.

Однофазні мотори: Ступінчасте регулювання швидкості за допомогою автотрансформаторного регулятора швидкості доступне для моделей із опцією Р (ВШК *** Р 2/4E).

МОНТАЖ

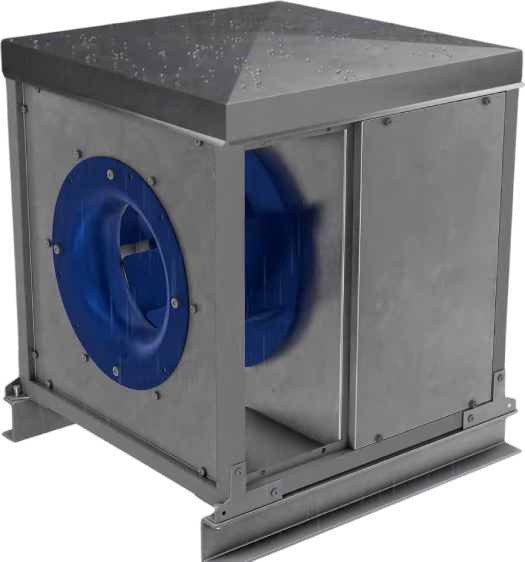

Вентилятори призначені для монтажу з квадратними або круглими повітропроводами за допомогою гнучкої вставки-перехідника відповідного перерізу. Вентилятор може бути зафіксований за допомогою опор, підвісок або кронштейнів.

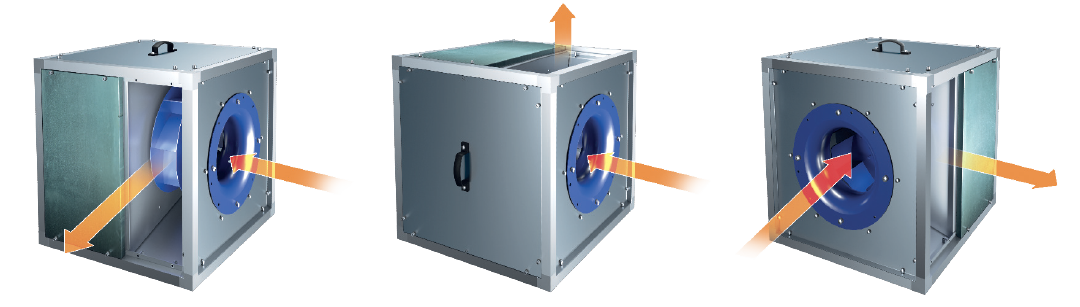

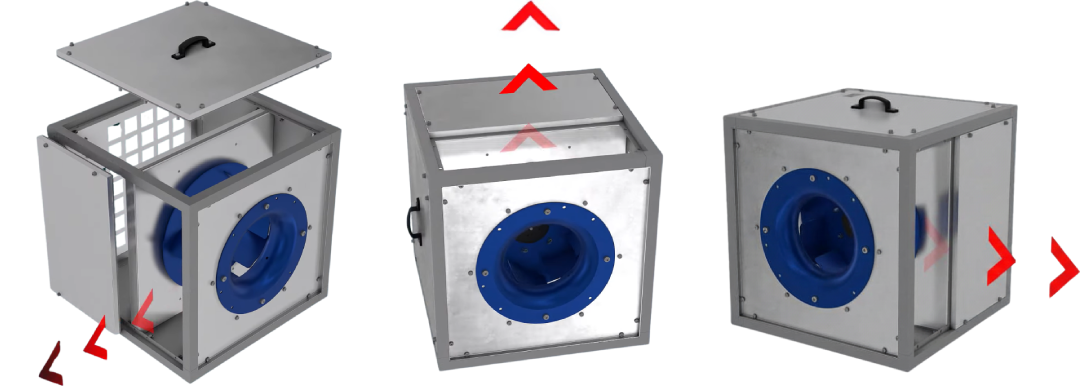

Вентилятор може встановлюватися в будь-якому положенні за умови, що стрілка на корпусі вентилятора відповідає напрямку повітря в системі. Під час монтажу необхідно передбачити доступ для сервісного обслуговування вентилятора.

КОНСТРУКЦІЯ

Корпус вентилятора виготовлений із тепло- та звукоізолювальних двошарових панелей з алюмоцинку. Ізоляцією панелей слугує негорюча мінеральна вата завтовшки 20 мм.

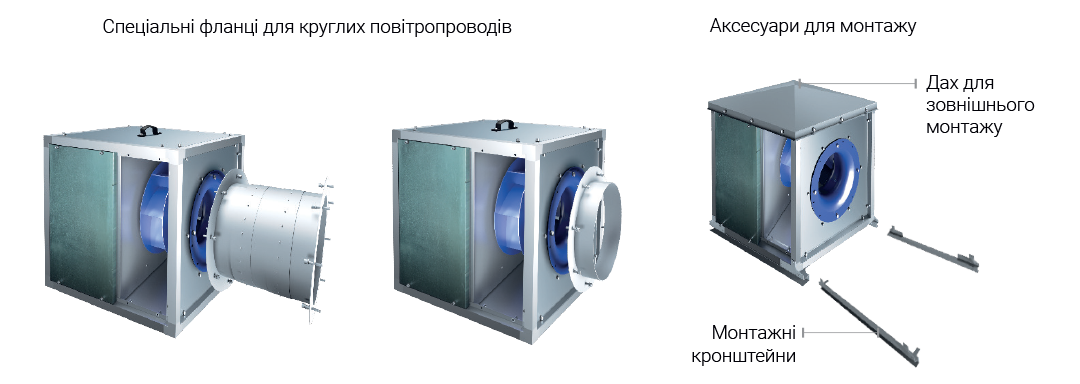

Приєднувальні патрубки, які також виконують функцію віброгасильних вставок, можуть бути квадратного або круглого перерізу. Патрубки круглого перерізу оснащені гумовими ущільнювачами.

Приєднувальні патрубки не входять до комплекту постачання, замовляються окремо.

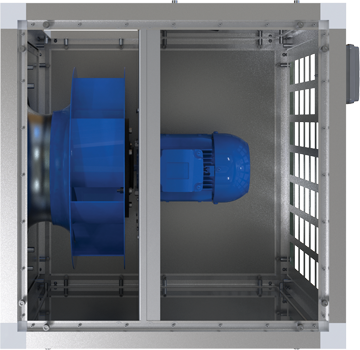

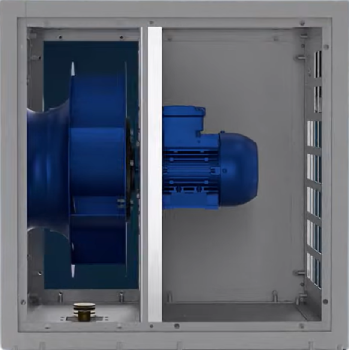

Електродвигун, винесений за межі повітряного потоку, встановлений на додатковій панелі в середині вентилятора.

ЕЛЕКТРОДВИГУН

Застосовується високонадійний однофазний або трифазний двигун з короткозамкненим ротором та сталева високопродуктивна відцентрова крильчатка з назад загнутими лопатками. Клас обмотки двигуна – F. Ступінь захисту – IP55.
