Серія Вентс Алювент

Гнучкий алюмінієвий повітропровід високотемпературний

Опис

Гнучкі спірально-навивні повітропроводи з алюмінієвої стрічки з високими аеродинамічними та міцнісними характеристиками.

Рекомендації із застосування

Застосовуються у системах побутової, промислової вентиляції, опалення та кондиціювання з тиском до 10 000 Па.
Для припливної або витяжної вентиляції

Особливості

Виготовляються з негорючої, стійкої до корозії алюмінієвої стрічки.
Надщільний потрійний замок забезпечує високу щільність шва та повну герметичність повітропроводу.
Низький коефіцієнт динамічних втрат.
Мала маса, висока еластичність та легкість монтажу.
Відповідає нормам БНіП 04.05-91 (1998 р.), герметичність – клас «П» (щільні).

Технічні характеристики

Артикул	Алювент М	Алювент Н	Алювент С	Алювент Д
Діапазон діаметрів, мм	80/100/110/120/125/130/140/150/160/180/200/250/315
Матеріал	Алюміній
Кількість шарів	1	1	1	2
Загальна товщина, мк	50	80	100	2х50
Температурний діапазон, °С	-30…+ 250
Максимальна швидкість потоку, м/с	30
Максимальний робочий тиск, Па	8 000	10 000	10 000	10 000
Мінімальний радіус згину, мм	0,7хD	0,73хD	0,76хD	0,85хD
Довжина, м	1; 2; 2,5; 3; 6

Діаграма втрат тиску на 1 м розтягнутого повітропроводу

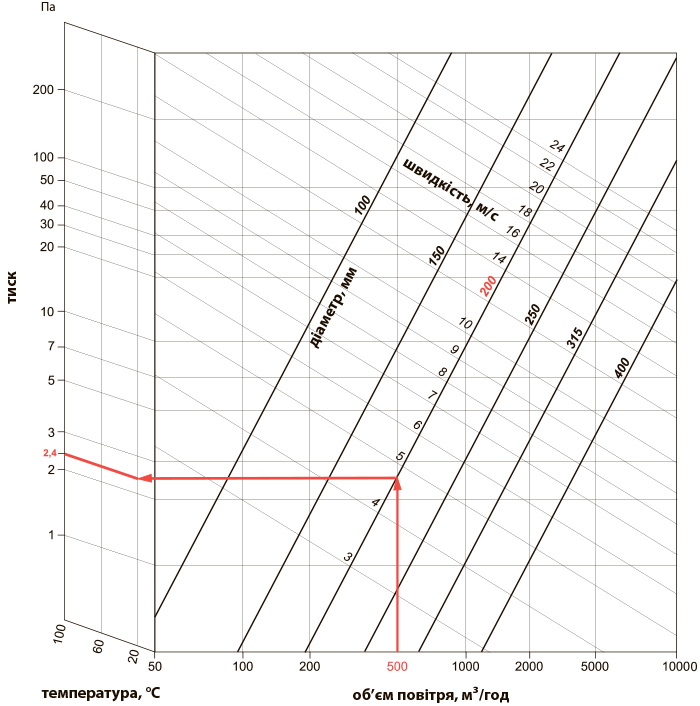

Приклад розрахунку:

Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
Знайти точку перетину цієї лінії з вертикальною лінією необхідного об’єму повітря в м³/год (у даному випадку – 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітропроводу.
