Серія Вентс Мікра 100

Базова компактна настінна ПВУ продуктивністю до 100 м³/год

Тип рекуператора: Протипотоковий
У шумоізольованому корпусі
Тип двигуна: EC
Байпас: Автоматичний

Мікра 100 – кімнатна енергоощадна припливно-витяжна установка, призначена для децентралізованої вентиляції соціальних та комерційних приміщень, квартир і приватних будинків. Ідеально підходить для організації простої та ефективної вентиляції готових і реконструйованих приміщень і не потребує монтажу мережі повітропроводів.

ОСОБЛИВОСТІ

Ефективна припливно-витяжна вентиляція окремих приміщень.
Для роботи в умовах холодного клімату доступна модифікація з електричним попереднім нагріванням або догріванням.
Для роботи в умовах вологого та жаркого клімату доступна модифікація з ентальпійним рекуператором.
ЕС-вентилятори з низьким енергоспоживанням.
Безшумна робота.

Очищення припливного повітря за допомогою двох вбудованих фільтрів G4 та F8.
Опційно – F8 Carbon, H13.
Можливість підключення витяжного повітропроводу для витягання з ванної кімнати.
Простий монтаж.
Компактні розміри.

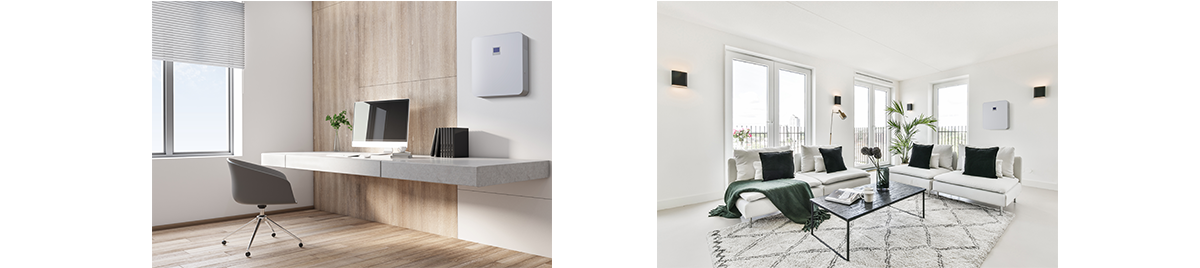

Сучасний дизайн.

ПРИНЦИП РОБОТИ

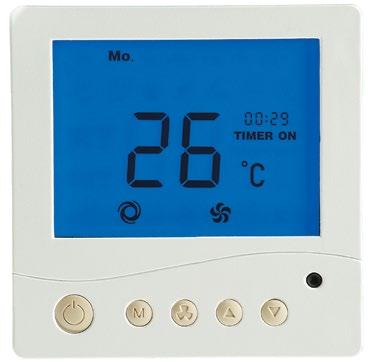

КЕРУВАННЯ ТА АВТОМАТИКА

Увімкнення/вимкнення установки
Вибір швидкості
Збільшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Зменшення встановленого значення температури для нагрівача догрівання (для моделей, обладнаних нагрівачем догрівання)
Увімкнення/вимкнення таймера
Активація/деактивація режиму роботи за розкладом

КОРПУС

Корпус виконано з металу з полімерним покриттям та акриловою лицьовою панеллю. Сучасний дизайн установки дозволяє гармонійно вписати її до будь-якого інтер’єру приміщень. Тепло- та звукоізоляція установки виконана із шару спіненого каучуку завтовшки 10 мм. Лицьова панель легко відкривається для обслуговування фільтрів і оснащена замком. Установка обладнана двома патрубками Ø 100 мм для забору свіжого повітря та викидання відпрацьованого на вулицю. Також може бути приєднаний третій патрубок Ø 100 мм (входить до комплекту) для підключення витяжного повітропроводу з ванної кімнати.

ФІЛЬТРИ

Очищення припливного повітря здійснюється касетними фільтрами G4 та F8. За підвищених вимог до чистоти повітря замість фільтра F8 можна встановити фільтр H13 (замовляється окремо). Очищення витяжного повітря здійснюється панельним фільтром G4.

РЕКУПЕРАТОР

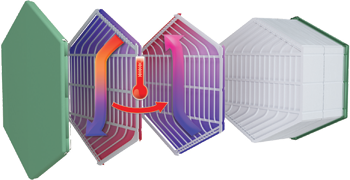

Установка МІКРА 100 обладнана протипотоковим рекуператором, виконаним з полістиролу. Холодної пори року тепло витяжного повітря передається припливному повітрю, що зменшує втрати тепла за рахунок вентиляції. При цьому можливе утворення конденсату, який збирається у спеціальному піддоні та відводиться на вулицю через витяжний повітропровід. Теплої пори року тепло вуличного повітря передається витяжному повітрю. У такий спосіб припливне повітря потрапляє до приміщення прохолоднішим, що зменшує навантаження на кондиціонер.

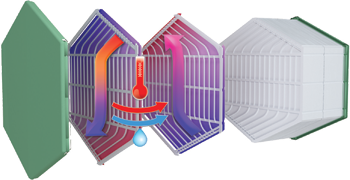

Установка МІКРА 100 ЕРВ обладнана протипотоковим ентальпійним рекуператором. Холодної пори року тепло і волога витяжного повітря передаються припливному повітрю крізь ентальпійний рекуператор, що зменшує втрати тепла за рахунок вентиляції. Теплої пори року тепло і волога вуличного повітря передаються крізь ентальпійний рекуператор витяжному повітрю. У такий спосіб припливне повітря потрапляє до приміщення більш прохолодним та сухим, що суттєво зменшує навантаження на кондиціонер.

ПРИПЛИВНА ТА ВИТЯЖНА ПОВІТРЯНІ ЗАСЛІНКИ

Для запобігання протягам, коли установка увімкнена, передбачено автоматичні припливну та витяжну повітряні заслінки.

ЗАХИСТ ВІД ОБМЕРЗАННЯ

В установці МІКРА 100 за датчиком температури витяжного повітря на виході з рекуператора відбувається зупинення припливного вентилятора, водночас тепле витяжне повітря прогріває рекуператор. Потім припливний вентилятор вмикається, і установка продовжує працювати у звичайному режимі. В установках МІКРА 100, МІКРА 100 Е2 захист від обмерзання здійснюється електричним попереднім нагріванням.

ВЕНТИЛЯТОРИ

Застосовуються високоефективні електроннокомутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочими колесами із загнутими вперед лопатками. Безсумнівною перевагою електронно-комутованого двигуна є високий ККД (до 90 %).

НАГРІВАЧ НЕ МІКРА ДЛЯ ЗАХИСТУ КОНДЕНСАТУ ВІД ОБМЕРЗАННЯ (ОПЦІЯ)

У разі роботи в умовах холодного клімату існує ризик замерзання конденсату у витяжному повітропроводі та зовнішньому ковпаку. Для запобігання утворенню льоду необхідно встановити нагрівач НЕ МІКРА 100 (замовляється окремо).

ОРГАНІЗАЦІЯ СИСТЕМИ ВЕНТИЛЯЦІЇ

Застосування установки МІКРА 100 в офісному приміщенні У кожному приміщенні, яке потребує вентиляції, встановлюється одна або декілька установок МІКРА 100. Одна установка здатна забезпечити ефективну вентиляцію у приміщенні площею до 100 м². До установки МІКРА 100 можна приєднати повітропровід для витягання з ванної кімнати. Для цього установка може бути обладнана опційним патрубком Ø 100 мм (входить до комплекту постачання).

Застосування установки МІКРА 100 в офісному приміщенні

Застосування установки МІКРА 100 в малогабаритному житлі

Модельний ряд Вентс Мікра 100	Максимальна витрата повітря, м³/год	Рівень звукового тиску LpA на відстані 3 м, дБ(А)	Ефективність рекуперації, макс, %	Матеріал рекуператора	Переднагрів	Догрів	Управління	Тип монтажу
Вентс Мікра 100	100	39	98	Полістирол			Вбудована панель керування Пульт ДК Дротова панель керування	Настінний
Вентс Мікра 100 ЕРВ	100	39	96	Ентальпійний			Вбудована панель керування Пульт ДК Дротова панель керування	Настінний
Вентс Мікра 100 Е	100	39	98	Полістирол		Електричний	Вбудована панель керування	Настінний
Вентс Мікра 100 Е ЕРВ	100	39	96	Ентальпійний		Електричний	Вбудована панель керування Пульт ДК Дротова панель керування	Настінний
Вентс Мікра 100 Е1	100	39	98	Полістирол	Електричний		Вбудована панель керування Пульт ДК Дротова панель керування	Настінний
Вентс Мікра 100 Е1 ЕРВ	100	39	96	Ентальпійний	Електричний		Вбудована панель керування Пульт ДК Дротова панель керування	Настінний
