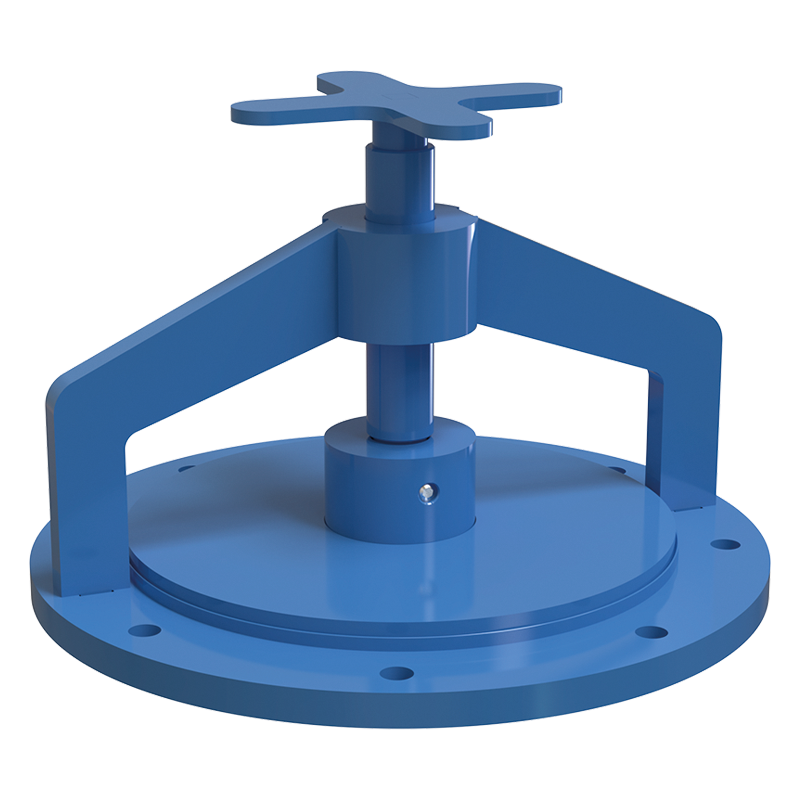

Серія Вентс РЗГ

Регулююча заглушка

Застосування

Регулююча заглушка використовується у вентиляційних отворах приміщень захисних споруд.
Вона призначена для регулювання кількості повітря, що проходить через неї, та виконує функцію запірного елемента.

Конструкція

Регулююча заглушка складається з фланця, що щільно з’єднується з фланцем закладної труби.
Обертання ручки забезпечує переміщення притискного елемента, за допомогою якого регулюється кількість повітря, що надходить у сховище.

Технічні характеристики

Регулююча заглушка виготовляється з вуглецевої сталі з порошковим покриттям за каталогом RAL 5007 Muar. Температурний діапазон переміщуваного середовища варіюється від -20° С до +40° С. Пристрій може експлуатуватись в умовах помірного (Y) клімату 2-ї категорії та розміщення (Y2) по ГОСТу 15150.

Монтаж

Оскільки заглушка у закритому положенні є герметичною, для її встановлення в стіні необхідно передбачити герметичну закладну трубу з фланцем, що відповідає фланцю заглушки. Фланець закладної труби приварюється суцільним герметичним швом. Закладна труба монтується у стіні таким чином, щоб її фланець виступав назовні на 100 мм від поверхні стіни, що забезпечує зручність подальшого монтажу.
