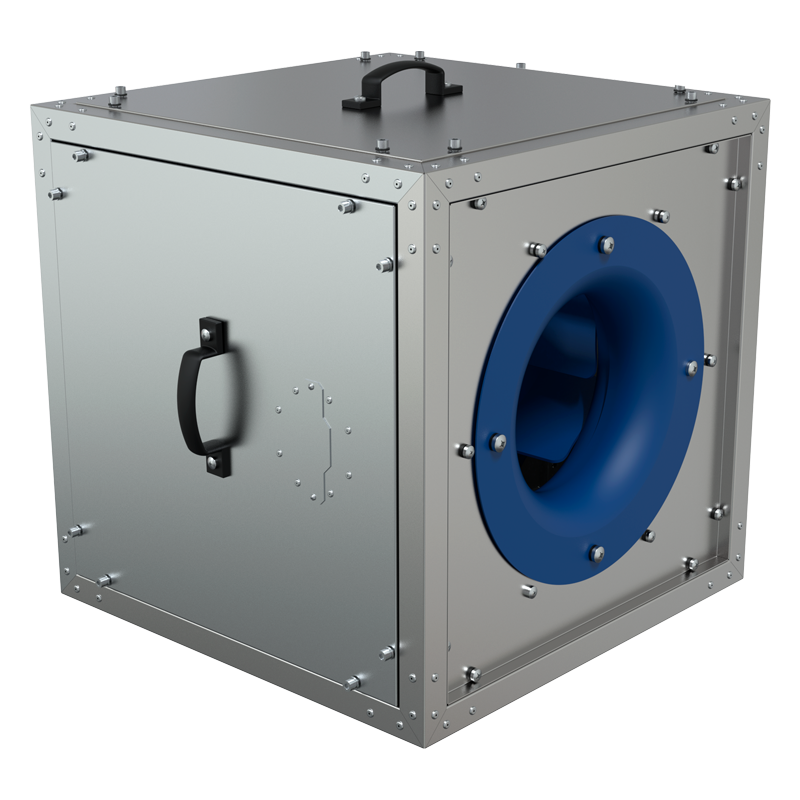

Серія Вентс ВШД EC

ЗАСТОСУВАННЯ

Вентилятор ВШД EC забезпечує роботу як у режимі димовидалення при температурі 400 °C протягом 2 годин, так і в режимі загальнообмінної вентиляції. Застосування EC-двигуна забезпечує зниження енергоспоживання під час тривалої роботи вентилятора. Це досягається завдяки високому ККД двигуна, електронній комутації та можливості плавного і точного регулювання частоти обертання без використання зовнішніх перетворювачів частоти. У режимі постійної експлуатації вентилятор призначений для переміщення повітря температурою до 120 °C. Завдяки поєднанню високої термостійкості, конструкції зі зручним і швидким доступом для технічного обслуговування, а також низького рівня шуму та високої енергоефективності, вентилятор може застосовуватись у вентиляційних системах професійних кухонь, ресторанів і кафе, а також у системах вентиляції торгових центрів, офісних будівель, паркінгів, гаражів, складських і виробничих приміщень.

КОНСТРУКЦІЯ

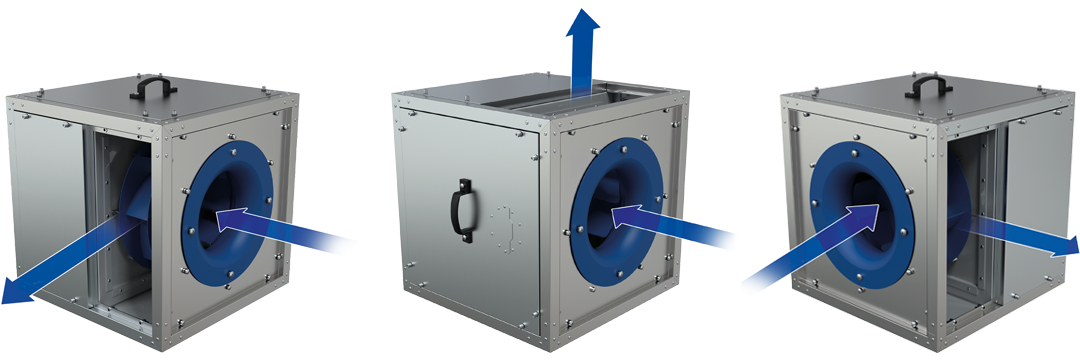

Корпус вентилятора виготовлений із тепло- та звукоізолювальних двошарових панелей з оцинкованої сталі, які забезпечують стійкість до атмосферних впливів. Ізоляцією панелей слугує негорюча мінеральна вата завтовшки 20 мм. Робоче колесо з назад загнутими лопатками вкрите порошковою фарбою. Приєднувальні патрубки, які також виконують функцію віброгасних вставок, можуть бути квадратного або круглого перерізу. Патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять до комплекту постачання, замовляються окремо. Напрямок потоку повітря регулюється шляхом зміни положення панелей на каркасі вентилятора.

	Витрата повітря: до 27 500 м³/год.
	Температурний режим роботи: +120 °C – тривала робота; +400 °C – впродовж 120 хвилин.

РЕГУЛЮВАННЯ ШВИДКОСТІ

Керування вентилятором ВШД ЕС здійснюється за допомогою зовнішнього керуючого сигналу 0–10 В. Максимальна частота обертання вентилятора не залежить від частоти мережі живлення, що забезпечує коректну та стабільну роботу обладнання як у мережах 50 Гц, так і 60 Гц.

ЕЛЕКТРОДВИГУН

Вентилятор оснащений однофазним (до 1,5 кВт) або трифазним ЕС-двигуном, розрахованим на робочу напругу 230/400 В та підходить для роботи на частоті 50 і 60 Гц. Електродвигун винесений за межі повітряного потоку. Ступінь захисту електродвигуна відповідно до IEC 60034-5 — IP55.

МОНТАЖ

Вентилятор монтується з квадратним або круглим повітропроводом. Приєднання до повітроводу здійснюється за допомогою гнучкої вставки або вставки-перехідника відповідного перерізу. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Вентилятор можна встановлювати у будь-якому положенні відповідно до напрямку потоку повітря, попередньо передбачивши доступ для обслуговування.
