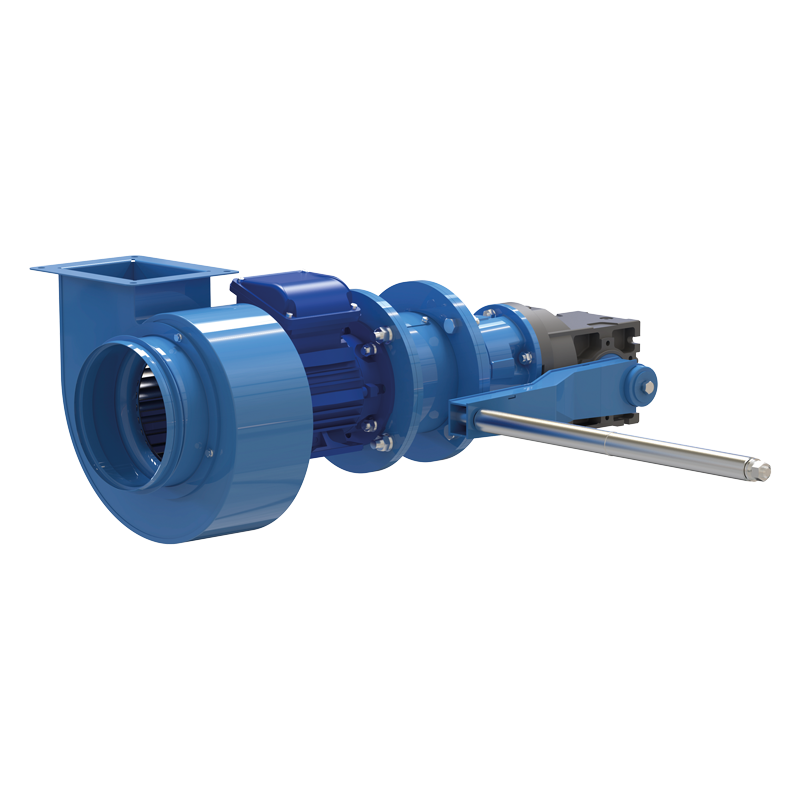

Серія Вентс ЕРВ-М

Малогабаритний електроручний вентилятор

Застосування

Малогабаритний електроручний вентилятор середнього тиску призначений для роботи у системах вентиляції захисних споруд цивільного захисту. Вентилятор використовується переважно у витяжних системах для видалення забрудненого повітря із санітарних вузлів, дизельних (ДЕС) та акумуляторних приміщень, складів та інших допоміжних приміщень, які потребують влаштування окремої системи повітрообміну. Завдяки компактним габаритам вентилятор зручний для використання в обмежених умовах простору, а наявність електричного та ручного привода забезпечує його роботу як при наявності електроживлення, так і в автономному режимі під час аварійних ситуацій.

Конструкція

Вентилятор ЕРВ-М має металевий, стійкий до корозії корпус правого виконання та оснащений відцентровою крильчаткою з вперед загнутими лопатками, електричним двигуном, редуктором ручного приводу й механізмом зчеплення, який забезпечує надійне та швидке перемикання між електричним і ручним режимами роботи. Додатково у вентиляторах серії ЕРВ-М передбачена можливість зміни положення рукоятки, що підвищує гнучкість монтажу та зручність експлуатації.

Електродвигун

Вентилятори оснащені трифазними електродвигунами, розрахованими на напругу 400 В/50 Гц.

Клас захисту електродвигунів – IP54.

Монтаж

Для встановлення малогабаритного електроручного вентилятора обов’язковим є застосування монтажної рами РМ-М, яка має два варіанти виконання:

для горизонтального монтажу - використовується при встановленні вентилятора на підлозі.
для вертикального монтажу - застосовується у випадках, коли вентилятор монтується на стіні.

Експлуатація

Вентилятори призначені для роботи в умовах помірного (Y) клімату 2-ї категорії розміщення (Y2) за ДСТУ 15150, при температурі навколишнього середовища від −20 до +40 °С. Температура повітря, що переміщується вентиляторами, може досягати до +60 °С.

Приклад монтажу

ГОРИЗОНТАЛЬНИЙ

ВЕРТИКАЛЬНИЙ

Модельний ряд Вентс ЕРВ-М	Номінальна потужність, Вт	Максимальна витрата повітря, м³/год	Швидкість обертання	Максимальний статичний тиск, Па	Тип напору
Вентс ЕРВ-М-160-П	180	770	1360	195	Середнього тиску
Вентс ЕРВ-М-180-П	250	1025	1360	240	Середнього тиску
Вентс ЕРВ-М-200-П	550	1650	1360	330	Середнього тиску
Вентс ЕРВ-М-225-П	1100	2100	1420	420	Середнього тиску
Вентс ЕРВ-М-240-П	1500	2900	1420	520	Середнього тиску
